写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Core™ i7-3612QE

2.1GHz プロセッサ・コア 周波数

3.1GHz 最大ターボ周波数

システムバス周波数　1066MHz

チップセット QM77 Platform Controller Hub (PCH)

2.メモリ

6MB ラスト・レベル・キャッシュ i7プロセッサに内蔵

システムメモリ　最大16GB DDR3 SDRAM

・Soldered

・ECC付

・メモリバス 最大 1066MHz

16MB ブート・フラッシュ

3.シリアルATA（SATA）

4ポート　COM Express®コネクタ経由

2ポート　SATA Rev. 2.x サポート

・最大転送レート　300MB/s(3Gbit/s)

2ポート　SATA Rev. 3.x サポート

・最大転送レート　600MB/s(6Gbit/s)

RAID レベル 0/1/5/10 サポート

4.グラフィックス

プロセッサおよびチップセットに内蔵

最大解像度　2560 X 1600 ピクセル

One X 16 link (PCI Express® グラフィックス)

1 X VGA

3 X DDI ポート

・DP、HDMI、DVI、SDVO用

1 X LVDS デュアル・チャネル

・最大 48bit RGB

COM Express® コネクタ経由でアクセス

5.USB

4 X USB 3.0 host ポート

・データレイト 最大 5Gbit/s

・下位互換

4 X USB 2.0 host ポート

・データレイト 最大 480Mbit/s

COM Express® コネクタ経由でアクセス

6.Ethernet

1 X 10/100/1000Base-T Ethernet チャネル

3 X ステータスLED、LANリンク、アクティブ・ステータス、接続スピード

COM Express® コネクタ経由でアクセス

7.PCI Express®

Seven X 1 link

PCIe® 2.x サポート

データレート　500MB/s（each direction, 5 Gbit/s per lane）

COM Express® コネクタ経由でアクセス

8.GPIO

8 ライン　COM Express® コネクタ経由

9.HD オーディオ

COM Express® コネクタ経由

10.ボード・マネージメント・コントローラ

入力電圧管理

パワー・シーケンス

ボード・モニタリング

ウォッチドッグ

SMBus 経由でアクセス

11.その他

リアルタイムクロック（スーパーキャパシタまたはバッテリ・バックアップ付

　　キャリアボード上）

SMBus インタフェース

LPC

SPI

スピーカ

12.Rugged COM Express® 仕様

標準化への提唱 VITA 59 RCE: Rugged COM Express® に準拠

・伝導冷却カバーおよびフレーム含

・Rugged COM Express® Basic, Module Pin-out Type 6

13.電気的特性 その他

電源電圧
　　・+12V(9〜16V)、48W typ.、70W max.
　　・+5V(-5%/+5%)、スタンバイ電圧、1.1W スタンバイ時

寸法
　・135mm X 105mm X 18mm(高さ)、VITA 59 RCE Basic
　　 フォーマット適合

Rugged COM Express® PCBはフレームとカバーの間にマウントします

質量
　・460g（カバー、フレームを含む）
　・90g（カバー、フレームを除く）

MTBF
　・415,714 h @ 40℃ IEC/TR 62380 (RDF 2000)

14.耐環境性能

動作温度

　-40 〜 +85℃ Tcase (Rugged COM Express® cover/frame)

　　　　　　　　　　　(screened)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 50 m/s2、30ms (EN61373)

振動

　function 1 m/s2、5Hz - 150Hz (EN61373)

　lifetime 7.9 m/s2、5Hz - 150Hz (EN61373)

＊Conformal coating はお客様ご要望にて可

15.安全規格

フレーマビリティ
UL 94V-0

16.EMC

EMCは、システム構成およびハウジングに依存します。

カバーとフレームの間にマウントした状態で下記を満足します

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

17.BIOS

InsydeH2O™ UEFI Framework

18.Intel® AMT(Active Management Technology)

Out of Band (OOB) Access

・Power off Access

・Independent of OS status

・Power status control

・Keyboard-Video-Mouse (KVM) Viewer (VNC-compatible)

・IDE-Redirect

・Serial-over-LAN

Manageability Engine in Chipset

Network Filters in Chipset

Dedicated Flash Storage Area

19.ソフトウェアサポート

Windows®

Linux

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Freescale™ ARM® i.MX6Q (i.MX 6Quad family)

1.0GHz プロセッサ・コア 周波数

クワッドコア・プロセッサ

ARM® Cortex®-A9 architecture i.MX 6 series

2.メモリ

1 MB L2 キャッシュ 　i.MX 6プロセッサに内蔵

システムメモリ　2GB DDR3 SDRAM

・Soldered

・メモリバス 最大 533MHz

4MB ブート・フラッシュ

3.マス・ストレージ

4GB eMMC カード

・ソルダード オンボード

・SDHC チャネル経由で接続

シリアル ATA (SATA)

・1 ポート COM Express® コネクタ経由

・SATA Rev. 2.x サポート

・転送レイト 最大 300MB/s (3Gbit/s)

4.グラフィックス

i.MX 6 プロセッサに内蔵

・マルチ・ストリーム HD ビデオ エンジン、1080p60デコード、

　　1080p30エンコード、3Dビデオ再生

・最大解像度 1920 X 1200 ピクセル (WUXGA)

・3D グラフィックス性能　最大4 シェイダ 200 Mt/s 、OpenCL™ サポート

・Separate 2D and/or OpenVG Vertex acceleration engines

　　 for optimal user interface experience

・3Dイメージセンサ サポート

1 X LVDS デュアル・チャネル

・最大 2 X 24bit RGB

1 X DVI インタフェース

COM Express® コネクタ経由でアクセス

5.USB

1 X USB 2.0 OTG(On-The-Go) host/client ポート

・EHCI 実装

・i.MX 6 プロセッサから制御

2 X USB 2.0 host ポート

・EHCI 実装

・i.MX 6 プロセッサから制御

追加 4 X USB 2.0 host ポート

・PCIe® Swidge コントローラから制御

データレイト 最大 480Mbit/s

COM Express® コネクタ経由でアクセス

6.Ethernet

1 X 10/100/1000Base-T Ethernet チャネル

・i.MX 6 プロセッサから制御

1 X 10/100Base-T Ethernet チャネル

・FPGAから制御

2 X ステータスLED チャンネル毎、LANリンク、アクティブ・ステータス

COM Express® コネクタ経由でアクセス

7.PCI Express®

One X 1 link COM Express® コネクタ経由

PCIe® 1.1 サポート

データレート　250MB/s（each direction, 2.5 Gbit/s per lane）

1 X PCI Express® カード サポート

8.オーディオ

1 X AC'97 オーディオ・インタフェース

i.MX 6 プロセッサから制御

COM Express® コネクタ経由

9.UART

2 インタフェース(UART1、UART2)

・i.MX 6 プロセッサから制御

・RS232 RS485 サポート

・データレイト 最大 4Mbit/s

・64バイト 送信/受診 バッファ

・ハンドシェイクライン 無

4 インタフェース(UART3、UART4、UART5、UART6)

・FPGAから制御

・RS232 RS485 RS422 サポート

・データレイト 最大 3Mbit/s

・60バイト 送信/受診 バッファ (オプションで124バイトバッファ)

・ハンドシェイクライン CTS, RTS UART3, UART5 UART6

・ハンドシェイクライン CTS, RTS, DSR, DTR, DCD, RI UART4

COM Express® コネクタ経由でアクセス

RS232 RS422/RS485 物理インタフェースはキャリアボード上の

　インタフェース・コントローラおよび構成に依存します

10.CAN バス

2 X CAN バス　チャネル

FPGAから制御

2.0A/B CAN プロトコル

データレイト 最大 1Mbit/s

COM Express® コネクタ経由でアクセス

外部トランシーバがCOM Express® キャリアボードに実装されます

11.GPIO

64 X GPIO ライン　FPGAから制御

4 X GPI および 4 GPO ライン　i.MX 6 プロセッサから制御

COM Express® コネクタ経由でアクセス

12.FPGA

FPGA Altera® Cyclone® IV EP4CGX30

・29,440 ロジック・エレメント

・1,105,920 メモリ bit

13.その他

リアルタイムクロック（スーパーキャパシタまたはバッテリ・バックアップ付

　　キャリアボード上）

電源管理およびウォッチドッグ(プロセッサに内蔵)

温度計測

1 X PWM インタフェース

3 X I2C インタフェース

・1つはEEPROMと温度センサに使われています

1 X SPI インタフェース

11 X I/O ラインはCOM Express®コントロール信号として使用可

全てのシリアルラインはCOM Express® コネクタ経由でアクセス

14.Rugged COM Express® 仕様

標準化への提唱 VITA 59 RCE: Rugged COM Express® に準拠

・伝導冷却カバーおよびフレーム含

・Rugged COM Express® Compact, Module Pin-out Type 6

15.電気的特性 その他

電源電圧
　　・+12V(9〜16V)、消費電力 tbd.

寸法
　・105mm X 105mm X 18mm(高さ)、VITA 59 RCE Compact
　　 フォーマット適合

Rugged COM Express® PCBはフレームとカバーの間にマウントします

質量
　・tbd.（カバー、フレームを含む）
　・tbd.（カバー、フレームを除く）

MTBF
　・tbd. h @ 40℃ IEC/TR 62380 (RDF 2000)

16.耐環境性能

動作温度

　-40 〜 +85℃ Tcase (Rugged COM Express® cover/frame)

　　　　　　　　　　　(qualified component)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 50 m/s2、30ms (EN61373)

振動

　function 1 m/s2、5Hz - 150Hz (EN61373)

　lifetime 7.9 m/s2、5Hz - 150Hz (EN61373)

＊Conformal coating はお客様ご要望にて可

17.安全規格

フレーマビリティ
UL 94V-0

18.EMC

EMCは、システム構成およびハウジングに依存します。

カバーとフレームの間にマウントした状態で下記を満足します

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

19.BIOS

U-Boot Universal Boot Loader

20.ソフトウェアサポート

Linux (準備中)

VxWorks® (準備中)

CANopen サポート MEN Driver Interface System (MDIS for Linux, VxWorks®)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Atom Z530またはZ510

CPUクロック　最大1.6GHz

システムバス周波数　400MHzまたは533MHz

チップセット Intel® System Controller Hub US15W

2.メモリ

512KB L2キャッシュ Atomプロセッサに内蔵

システムメモリ　最大1GB DDR2 SDRAM（Soldered）　

メモリバス　400MHz/533MHz

3.シリアルATA（SATA）

１ポート　（ESMiniコネクタ経由）

最大転送レート　100MB/s

PATA-to-SATAコンバータ経由

4.グラフィック

Intel® System Controller Hub US15Wに内蔵

最大解像度　1366 X 768 pixels

SDVO １ポート

LVDS １ﾎﾟｰﾄ
　 ･112MHz 最大pixel clock

　　　・18または24bits カラー

ESMiniコネクタ経由

5.USB

USB 2.0 host port X 8 　または　

host port X 7 および　client port X 1 ソフトウエアでアジャスト

ESMiniコネクタ経由

6ポートはUSB1.1をサポート UHCI

EHCI実装

最大データレート　480Mbit/s

6.Ethernet

最大 2 X 10/100Base-T チャネル

1各チャネル2ステータスLED

ESMiniコネクタ経由

7UART

2 インタフェース

RS232またはRS422/RS485

全二重または半二重

最大データレート　115,200bit/s

60バイト送受信バッファ

ハンドシェイクライン：RTS、CTS

ESMiniコネクタ経由

8.CAN バス

CANバス　2チャンネル

2.0 A/B CAN プロトコル

最大データレート　1Mbit/s

ESMiniコネクタ経由

9.I2C バス

2 インタフェース

ESMiniコネクタ経由

10.PCI Express®

One X 1 link　legacy I/O に接続 （FPGA）

One X 1 link　ESMiniコネクタ経由

データレート　250MB/s（each direction, 2.5 Gbit/s per lane）

11.GPIO

1 line ボードコントローラから ESMini コネクタ J1

3 line FPGAから ESMini コネクタ J1

最大 19 差動送受信信号 ESMini コネクタ J2

最大 116 I/O 信号 ESMini コネクタ J2

12.HDオーディオ

ESMiniコネクタ経由

13.ボードマネージメントコントローラ

入力電圧監視

電源シーケンス

ボードモニタリング

ウォッチドック

SMBus アクセス

14.その他

リアルタイムクロック（GoldCapまたはバッテリ　キャリアボード）

SMBus インタフェース

15.電気的特性 その他

電源電圧
　　・+5V(-3%/+5%)

消費電力
　　・1.1 GHz Z510 model: 6.75 W typ., 7.7 W max.
　　・1.6 GHz Z530 model: 7.5 W typ., 9.3 W max.

MTBF
　・221,026 h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・130g（カバー、フレームを含む）

寸法
　・95mm X 55mm、フレームとカバーの間にマウントします

16.耐環境性能

動作温度

　-40 〜 +85℃ Tcase (ESMini cover/frame) (screened)、

　　　　　　　　　　　512MB DDR2 SDRAM使用時

　-25 〜 +85℃ Tcase (ESMini cover/frame) (screened)、

　　　　　　　　　　　1GB DDR2 SDRAM使用時

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29)

振動

　1g/10〜150Hz(EN60068-2-6)

＊Conformal coating はお客様ご要望にて可

17.安全規格

フレーマビリティ
　UL 94V-0

18.EMC

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC4キャリアボードを使用してEMC試験を実施しています。

19.BIOS

Award BIOS

20.ソフトウェアサポート

Windows®

　・Windows®　XP

　・Windows®　Vista™

　・Windows®　XP Embedded

　・Windows®　Embedded Standard 7

Linux　　準備中

VxWorks®　　準備中

QNX® 　要御依頼

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Atom E600シリーズ

　CPUクロック　最大1.6GHz

　320または400MHz グラフィックス周波数

チップセット

　Intel® platform controller hub EG20T

2.メモリ

512KB L2キャッシュ Atomプロセッサに内蔵

システムメモリ　最大2GB DDR2 SDRAM（Soldered）　

メモリバス　800MHz

3.シリアルATA（SATA）

2ポート　ESMiniコネクタ J1 J2 経由

SATA Revision 2.x サポート

最大転送レート　300MB/s (3 Gbit/s)

4.グラフィック

Atomプロセッサに内蔵

SDVO １ポート

　・160MHz 最大ピクセルクロック

　・最大解像度　1920 X 1080 @ 50Hz

　・1920X1080 @60Hz、1600X1200 @60Hz　Reduced

　　 Blanking

LVDS １ﾎﾟｰﾄ

　・80MHz 最大ピクセルクロック

　・最大解像度　1280 X 768 @ 60Hz

ESMiniコネクタ J1 経由

5.USB

USB 2.0 host port X 6　　

　・ホストポートはUSB 1.1(OHCI実装)もサポートします

USB client port X 1

最大データレート　480Mbit/s

ESMiniコネクタ J1 経由

6.Ethernet

10/100/1000Base-T Ethernet X 2チャネル

各チャネル　2 X ステータス LED

ESMiniコネクタ J1 J2 経由

7.UART

キャリアボードに4 X RS232/RS485 インタフェースを実装可能

ラインドライバ/レシーバはキャリアボード上に実装(例SA-Adapter経由)

全二重または半二重

1インタフェースはハンドシェイクフルサポート

　・送信受信ライン　RTS、CTS、DCD、DTR、DSR、RI

　・データレート　300bit/sから4Mbit/s

3インタフェースはハンドシェイク非サポート

　・送信受信ライン

　・データレート　300bit/sから1Mbit/s

ESMiniコネクタ J1 J2 経由

8.CAN バス

CANバス　1チャンネル

ラインドライバはキャリアボード上に実装(例SA-Adapter経由)

2.0 B CAN プロトコル

最大データレート　1Mbit/s

ESMiniコネクタ J1 経由

9.I2C バス

1 インタフェース

ESMiniコネクタ J1 経由

10.SMBus

1 インタフェース

ESMiniコネクタJ1 経由

11.SPI

1 インタフェース

ESMiniコネクタJ2 経由

12.LPC Bus

1 インタフェース

ESMiniコネクタJ2 経由

13.PCI Express®

One X 1 link　プロセッサとコントローラハブ間

One X 1 link　Gbイーサネット用 J1 コネクタ

Two X 1 link　ESMiniコネクタ J1 J2 経由

データレート　250MB/s each direction (2.5 Gbit/s per lane）

14.GPIO

3 line ESMini コネクタ J1

12 line　ESMini コネクタ J2

15.HDオーディオ

1 インタフェース

ESMiniコネクタJ1 経由

16.SDIO/MMC

2 インタフェース

SDIO Rev 1.1 、MMC Rev 4.1 準拠

ESMiniコネクタJ2 経由

17.ボードマネージメントコントローラ

入力電圧監視

電源シーケンス

ボードモニタリング

ウォッチドッグ

SMBus からアクセス可

18.その他

リアルタイムクロック（GoldCapまたはバッテリバックアップ キャリアボード上）

SMBusインタフェース　ESMiniコネクタJ1からアクセス可

19.電気的特性 その他

電源電圧/消費電力
　　・+5V(-3%/+5%)、消費電力 7W

MTBF
　・1,159,906h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・130g（カバー、フレームを含む）

寸法
　・95mm X 55mm、フレームとカバーの間にマウントします

20.耐環境性能

動作温度

　-40 〜 +85℃ Tcase (ESMini cover/frame)(qualified or screened)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 50m/s2、30ms (EN61373)

振動

　function:1m/s2、5Hz - 150Hz (EN61373)

　lifetime:7.9m/s2、5Hz - 150Hz (EN61373)

＊Conformal coating はお客様ご要望にて可

21.安全規格

フレーマビリティ
　UL 94V-0

22.EMC

EMCはシステム構成、ハイジングに依存します。

23.BIOS

InsydeH2O™ UEFI Framework

24.ソフトウェアサポート

Windows®

Linux

VxWorks®　要御依頼

QNX® 　要御依頼

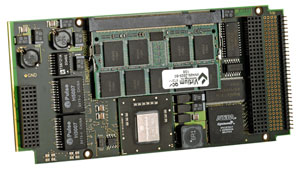

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPCl® MPC5121eまたはMPC5123

e300 PowerPCl® プロセッサコア、MMU、倍精度、フローティングポイント付

CPUクロック　最大400MHz

2.メモリ

2x 32KB データ、命令キャッシュ プロセッサに内蔵

システムメモリ　最大512MB DDR2 SDRAM（Soldered）　

　メモリバス　200MHz

最大64MB boot Flash

128KB 不揮発性FRAM

シリアルEEPROM 2kビット（工場設定用）

3.シリアルATA（SATA）

将来用で現在は未搭載です

1ポート ESMini J1コネクタ　経由

最大転送レート　150MB/s (1.5 Gbit/s)

4.SDHC

Secure digital host controller　MMC/SD/SDIOカード用

1ポート ESMini J2コネクタ　経由

5.グラフィック

MBX Lite 2D/3D グラフィック・エンジン

　・専用コプロセッサ

　・ハイパフォーマンス・グラフィックコントローラ

　・MPC5121eに内蔵;　MPC5123は3Dアクセラレーション機能無し

ディスプレイI/F　TFT LCD ディスプレイ用

　・MPC5121e/MPC5123に内蔵

　・最大解像度: 1280 x 720 ピクセル

　・最大リフレッシュレート: 60 Hz

　・24 bit カラー

　・ESMini J2コネクタからアクセス

　・24-bit RGB インタフェース

　・信号はプログラマブル・シリアル・コントローラ(PSC)と共用です

　　　　ソフトウエアで選択できます

　・ディスプレイ・インタフェースまたはPSCどちらは１つ使用可能です

6.オーディオ

AC'97 audio　

ESMini J1コネクタ　経由

外部コ―デック

7.USB

6 X USB 2.0 host port

　・1ポートはクライアント・ポートとして使用可、ソフトウエア設定

EHCI実装

最大データレート　480Mbit/s

ESMini J1コネクタ　経由

8.Ethernet

10/100Base-T Ethernet X 1チャネル

LED信号２つ　リンク/アクティビティ ステータス

ESMini J1コネクタ経由

外部PHY

9UART

2 インタフェース

RS232またはRS422/RS485

最大データレート　115,200bit/s

ハンドシェイクライン：RTS、CTS

ESMini J1コネクタ経由

外部トランシーバ

10.CAN バス

CANバス　4チャンネル

2.0 A/B CAN プロトコル

最大データレート　1Mbit/s

ESMiniコネクタ経由 2ポートJ1、2ポートJ2

11.Programmable Serial Controller (PSC)

6 X フレキシブル・シリアル・インタフェース

4 X 個別コフォグレーション SPI または UART(RS232、RS422、RS485)

ESMini J2コネクタ　経由

　・信号はディスプレイ・インタフェースと共用です、ソフトウエアで選択できます

　・PSCまたはディスプレイ・インタフェースどちらは１つ使用可能です

12.GPIO

4 line ESMini J1コネクタ

4 line ESMini J2コネクタ

13.I2C バス

3 インタフェース

ESMini J1コネクタ経由

14.その他

リアルタイムクロック（GoldCapまたはバッテリ　キャリアボード上）

温度センサ、電源監視、ウオッチドック

15.電気的特性 その他

電源電圧/消費電力
　　・+5V(-3%/+5%)、概算 550mA

MTBF
　・1,439,384 h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・32g（カバー、フレームを除く）

寸法
　・95mm X 55mm
　・ESMini PCBは、伝導冷却のためにフレームとカバーの間にマウントできます

16.耐環境性能

動作温度

　-40 〜 +85℃ (screened)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g,11ms(EN60068-2-27)

　Bump 10g,16ms(EN60068-2-29)

振動

　Sinusoidal 1g、10〜150Hz(EN60068-2-6)

＊Conformal coating はお客様ご要望にて可

17.安全規格

フレーマビリティ
　UL 94V-0

18.EMC

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC4キャリアボードを使用してEMC試験を実施しています。

19.BIOS

U-Boot Universal Boot Loader

20.ソフトウェアサポート

Linux

VxWorks®

詳しくはお問い合わせ下さい

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Atom Z510P,Z530P,Z510PT,Z520PT

CPUクロック　最大1.6GHz

システムバス周波数　400MHzまたは533MHz

チップセット Intel® System Controller Hub US15WP

2.メモリ

512KB L2キャッシュ Atomプロセッサに内蔵

システムメモリ　最大2GB DDR2 SDRAM（Soldered）　

メモリバス　400MHz/533MHz

3.シリアルATA（SATA）

１ポート　（ESMexpress®コネクタ経由）

最大転送レート　100MB/s

PATA-to-SATAコンバータ経由

4.グラフィック

Intel® System Controller Hub US15WPに内蔵

蔵最大解像度　1600X1200 pixels

SDVO １ポート (15xm01L02版は未搭載)

LVDS １ﾎﾟｰﾄ
　 ･112MHz 最大pixel clock

　　　・18または24bits カラー

ESMexpress®コネクタ経由

5.USB

USB 2.0 host port X 8 (またはhost port X 7 および

　　client port X 1 ソフトウエアで設定可）

ESMexpress®コネクタ経由

6ポートは USB1.1もサポート(UHCI実装)

EHCI実装

最大データレート　480Mbit/s

6.Ethernet

10/100/1000Base-T X 1　ESMexpress®コネクタ経由

イーサネットコントローラはone X 1 PCIe® link に接続

LED信号 X2　アクティブステータス、接続スピード

7.PCI Express®

One X 1 link　1000Base-T Ethernetコントローラに接続

One X 1 link　ESMexpress®コネクタ経由

Second X 1 link　ESMexpress® (instead of Ethernet)

データレート　250MB/s（each direction, 2.5 Gbit/s per lane）

8.GPIO

1 line from PIC 　ESMexpress®コネクタ経由、LED用に使用可能

9.HDオーディオ

ESMexpress®コネクタ経由

10.ボードマネージメントコントローラ

入力電圧監視

パワーシーケンス制御

ボードモニタリング

ウオッチドック

SMBusからアクセス

11.その他の機能

リアルタイムクロック(Gold Capまたはバッテリーバックアップ(on the carrier board)付き）

Wake-on-LAN

SMBusインタフェース

12.電気的特性 その他

電源電圧/消費電力
　・+12V(9〜16V), 5〜7W（full load）.
　・+5Vスタンバイ電圧

MTBF
　・464,343h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・224g (カバー、フレームを含む)

寸法
　・95mm X 125mm、フレームとカバーの間にマウントします

13.耐環境性能

動作温度

　-50 〜 +85℃ Tcase (ESMexpress® cover/frame)

　(screened with Atom Z510P、Z530P；qualified with Atom Z510PT、Z520PT)

保存温度

　-50 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms(EN60068-2-27)

　Bump 10g/16ms(EN60068-2-29)

振動

　Sinusoidal 1g/10〜150Hz(EN60068-2-6)

＊Conformal coating はお客様ご要望にて可

14.安全規格

フレーマビリティ
　UL 94V-0

15.EMC

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC1キャリアボードを使用してEMC試験を実施しています。

16.BIOS

Award BIOS

17.ソフトウェアサポート

Windows®

Linux

VxWorks®

QNX® 　要御依頼

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Core 2 Duo SP9300

　CPUクロック　最大2.26GHz

　システムバス周波数　800MHzまたは1066MHz

チップセット

　ノースブリッジ Intel® GS45、サウスブリッジ Intel® ICH9M-E

2.メモリ

最大6MB L2キャッシュ プロセッサに内蔵

システムメモリ　最大4GB DDR3 SDRAM（Soldered）　

メモリバス　800MHz/1066MHz

3.シリアルATA（SATA）

３ポート　（ESMexpress®コネクタ経由）

最大転送レート　3Gbit/s (SATA 3.0)

4.グラフィック

Intel® GS45チップセットに内蔵

最大解像度　2048 X 1536 pixels (QXGA)

One X 16 link (PCI Express® graphics) または

最大2 X SDVO ポート

1 X LVDSポート (4 bit、最大 1366 X 768)

ESMexpress® コネクタ経由

5.USB

USB 2.0 host port X 8 　

UHCI実装

最大データレート　480Mbit/s

ESMexpress®コネクタ経由

6.Ethernet

10/100/1000Base-T X 2チャンネル

イーサネットコントローラはone X 1 PCIe® link に接続

LED信号 X2　アクティブステータス、接続スピード

ESMexpress®コネクタ経由

7.PCI Express®

Two X 1 link　1000Base-T Ethernetコントローラに接続

Four X 1 link　または one X 4 link　ESMexpress®コネクタ経由

データレート　250MB/s（each direction, 2.5 Gbit/s per lane）

8.GPIO

1 line from PIC 　ESMexpress®コネクタ経由

9.HDオーディオ

ESMexpress®コネクタ経由

10.ボードマネージメントコントローラ

入力電圧監視

パワーシーケンス制御

ボードモニタリング

ウオッチドック

SMBusからアクセス

11.その他の機能

リアルタイムクロック(Gold Capまたはバッテリーバックアップ(on the carrier board)付き）

SMBusインタフェース

12.電気的特性 その他

電源電圧/消費電力
　・+12V(-25%/+33%), 最大40W
　・+5V(-5%/+5%)スタンバイ電圧

MTBF
　・154,077h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・230g (カバー、フレームを含む)

寸法
　・95mm X 125mm、フレームとカバーの間にマウントします

13.耐環境性能

動作温度

　0 〜 +85℃ Tcase (ESMexpress® cover/frame) (screened)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms(EN60068-2-27)

　Bump 10g/16ms(EN60068-2-29)

振動

　Sinusoidal 1g/10〜150Hz(EN60068-2-6)

＊Conformal coating はお客様ご要望にて可

14.安全規格

フレーマビリティ
　UL 94V-0

15.EMC

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC1キャリアボードを使用してEMC試験を実施しています。

16.BIOS

InsydeH2O™ UEFI Framework

17.ソフトウェアサポート

Windows®(Windows® XP, Windows® 7)　

Linux

　・Ubuntu 10.04 (kernel 2.6.32-21) 32-bit and 64-bit versions

　・OpenSuse 11.3 32-bit and 64-bit versions

　・CentOS 5.5 (kernel 2.6.18) 32-bit and 64-bit versions

VxWorks® 準備中

QNX®

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC® PowerQUICC™ III MPC8548,MPC8548E,MPC8543,MPC8543E

CPUクロック　800MHz〜1.5GHz

e500 PowerPC®コア　

　　　MMU、倍精度スカラーベクターフローティングAPU搭載

NorthbridgeおよびSouthbridge内蔵

2.メモリ

2x32KB L1データインストラクションキャッシュ プロセッサに内蔵

512KB/256KB L2 キャッシュ　プロセッサに内蔵

システムメモリ　最大2GB　 DDR2 SDRAM

　Soldered

　ECC付/無

　メモリバス　最大300MHz　CPUに依存

16MB boot Flash

2MB 不揮発性SRAM

　ゴールドキャップまたはバッテリバックアップ付(キャリアボード上)

128KB 不揮発性FRAM

8kbit シリアルEEPROM（ファクトリ設定用）

3.シリアルATA（SATA）

3ポート　（ESMexpress®コネクタ経由）

SATA Revision 1,x サポート

最大転送レート　150MB/s (1.5Gbit/s)

PCI-to-SATAブリッジ経由

4.USB

USB 2.0 host port X 6 ESMexpress®コネクタ経由　

　・OHCI および EHCI実装

　・データレート　最大480Mbit/s

USB client port X 1 ESMexpress®コネクタ経由

　・UART-to-USBコンバータ経由

　・データレート　最大115.2kbit/s

　・16バイト送信/受信バッファ

　・ハンドシェイクライン無し

5.Ethernet

10/100/1000Base-T X 3　MPC8548/E

10/100/1000Base-T X 2　MPC8543/E

LED信号 X2　アクティブステータス、接続スピード

ESMexpress®コネクタ経由でアクセス

6.PCI Express®

One X 1or One X 2 or One X 4 link　ESMexpress®コネクタ経由

PCIe® 1.x サポート

データレート　250MB/s（each direction, 2.5 Gbit/s per lane）

7.GPIO

1 line from PIC 　ESMexpress®コネクタ経由

LED用に使用可

8.その他

リアルタイムクロック（GoldCapまたはバッテリバックアップ付）

温度センサ、電源監視、ウォッチドック

9.電気的特性 その他

電源電圧/消費電力
　・+12V(9〜16V), 12W（概算）

MTBF
　・209,732h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・250g (カバー、フレームを含む)

寸法
　・95mm X 125mm、フレームとカバーの間にマウントします

10.耐環境性能

動作温度

　-50 〜 +85℃ Tcase (EMS Express®カバー/フレーム)(screened)

保存温度

　-50 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g、11ms (EN 60068-2-27)

　Bump 10g、16ms (EN 60068-2-29)

振動

　Sinusoidal 1g、10〜150Hz (EN 60068-2-6)

＊Conformal coating はお客様ご要望にて可

11.安全規格

フレーマビリティ
　UL 94V-0

12.EMC

EN55022 (電磁波耐性）

EN61000-4-2（ESD）

EN61000-4-3 (electromagnetic field immunity)

EN61000-4-4 (burst)

EN61000-4-5 (surge)

EN61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC1キャリアボードを使用してEMC試験を実施しています。

13.BIOS

MENMON™

14.ソフトウェアサポート

Linux

VxWorks®

QNX®　要御依頼

INTEGRITY®(Green Hills® Software) お問い合わせ下さい

OS-9® 要御依頼

その他お問い合わせ下さい

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Freescale™ QorIQ™ P4080,P4040,P3041

クロック周波数　1.2Hz〜1.5GHz

Power Architecture e500mcコアを8または4個搭載

2.メモリ

32KB命令データL1キャッシュおよび

　128KB L2キャッシュを各コアごとに搭載

システムメモリ　最大16GB SDRAM

　・Soldered

　・DDR3 ECC

　・メモリバス　最大667MHz(プロセッサ構成に依存)

　・P4080/P4040 メモリコントローラ x2、P3041 メモリコントローラ x1

最大256MB boot/program Flash

128KB 不揮発性FRAM

シリアルEEPROM 8kbit（ファクトリ設定用）

3.シリアルATA（SATA）

2ポート ESMexpress®コネクタ経由

SATA Revision 2,x サポート

最大転送レート　300MB/s (3Gbit/s)

PCIe-to-SATAブリッジ経由

4.USB

USB 2.0 host port x 4 ESMexpress®コネクタ経由　

　・OHCI および EHCI を実装

　・データレート　最大480Mbit/s

USB client port x 1 ESMexpress®コネクタ経由

　・UART-to-USBコンバータ経由

　・データレート　最大230.4kbit/s

　・16バイト送信/受信バッファ

　・ハンドシェイクライン無し

5.Ethernet

10/100/1000Base-T x 2チャンネル

LED 各チャネル2個　リンクおよびアクティビティ・ステータスおよびスピード

ESMexpress®コネクタ経由でアクセス

6.PCI Express®

Two x 1 link　ESMexpress®コネクタ経由

PCIe® 2.x サポート

データレート　500MB/s each direction (5 Gbit/s per lane）

7.GPIO

3 line ESMexpress®コネクタ経由

8.I2C

1インタフェース ESMexpress®コネクタ経由

9.その他

リアルタイムクロック

　　（GoldCapまたはバッテリバックアップ付キャリアボード上）

温度センサ、電源監視、ウォッチドック

10.電気的特性 その他

電源電圧/消費電力
　・+12V(9〜16V), 32W max

MTBF
　・475,088h @ 40℃ IEC/TR 62380 (RDF 2000)

質量
　・230g (カバー、フレームを含む)

寸法
　・95mm X 125mm (EMSexpress®に適合)

EMSexpress® PCB基板はフレームとカバーの間に入れます

11.耐環境性能

動作温度

　-50 〜 +85℃ Tcase (EMSexpress® cover/frame) (qualified components)

保存温度

　-50 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g,11ms (EN 60068-2-27)

　 Bump 10g,16ms (EN 60068-2-29)

振動(sinusoidal)

　1g,10〜150Hz (EN 60068-2-6)

＊Conformal coating はお客様ご要望にて可

12.安全規格

フレーマビリティ
　UL 94V-0

13.EMC

EN55022 (電磁波耐性）

IEC 61000-4-2（ESD）

IEC 61000-4-3 (electromagnetic field immunity)

IEC 61000-4-4 (burst)

IEC 61000-4-5 (surge)

IEC 61000-4-6 (conducted disturbances)

EMCはシステム構成、ハイジングに依存します。

XC1キャリアボードを使用してEMC試験を実施しています。

14.BIOS

U-Boot Universal Boot Loader

15.ソフトウェアサポート

VxWorks®

Linux　要御依頼

その他お問い合わせ下さい

写真をクリックすると拡大写真をご覧になれます。

1.ESMexpress®キャリアカード

ESMexpress®スロット X 1

J1、J2

2.メモリ

SATAコネクタ X 3

2GB USB フラッシュドライブ X 2

3.グラフィック

DVIリアコネクタ X 1

LVDS ZIFコネクタ X 1

LVDSバックライト 10ピンコネクタ X 1

SDVO PCI Express®コネクタ 経由

4.リアI/O

USB 2.0 　

　・Series Aコネクタ X 6　リアI/O経由

　・オンボードコネクタ X 2

10/100/1000Base-T Ethernet

　・RJ45コネクタ X 3

Audio

　・Audio in

　・Audio out

　・SPDIF out

5.PCI Express®

PCIe® X 1 コネクタ X 3

PCIe® X 4 コネクタ X 3

PCIe® X 8 コネクタ X 1

PCIe® X 16 コネクタ X 1

PCIe® インタフェースBの可能な構成　ユーザスイッチで切り替え可能

　・1 X PCIe® X 16

　・2 X PCIe® X 8

　・4 X PCIe® X 4

　・オンボードLEDシグナルアクティブ

PCIe® ンタフェースBの可能な構成　ユーザスイッチで切り替え可能

　・1 X PCIe® X 4

　・4 X PCIe® X 1

　・オンボードLEDシグナルアクティブ

6.その他

バッテリーホルダー

電源ボタン

リセットボタン

GPIO X 1 ライン

7.電気的特性 その他

電源電圧/消費電力
　・ATX標準電源供給、24ピンコネクタ経由.
　・+12V、PCIe® コネクタ用　追加の4ピンコネクタ経由

MTBF
　・335,165h @40℃ IEC/TR62380(RDF2000)

質量
　・495g(ESMexpress®モジュールを除く)

寸法
　・305mm X 255mm(ATX規格適合)

8.耐環境性能

動作温度

　0 〜 +60℃ (screened)

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +2,000m

衝撃

　Bump 10g/16ms

＊Conformal coating はお客様ご要望にて可

9.安全規格

フレーマビリティ
　UL 94V-0

写真をクリックすると拡大写真をご覧になれます。

1.ESMexpress®キャリアカード

ESMexpress®スロット X 1

J1、J2

2.メモリ

SATAコネクタ X 1

　・UDMA5 サポート

USB-driven フラッシュディスクスロット X 2

　・4GB フラッシュメモリ（最大32GB）

3.グラフィック

LVDS 25ピンコネクタ X 1

　・LVDSディスプレイに直接接続できます

LVDS バックライト 10ピンコネクタ X 1

LVDS X 1 SDVO経由 または DVI X 1 SDVO経由

サポートDVI解像度（ＯＳ、ソフトウエアに依存します）

　・ 640 X 480 (VGA)　 アスペクト比 4:3

　・ 800 X 600 (SVGA)　アスペクト比 4:3

　・1024 X 768 (EXGA)　アスペクト比 4:3

　・1152 X 864 (XGA)　アスペクト比 4:3

　・1280 X 800 (WXGA)　アスペクト比 16:10

　・1280 X 960 (SXGA)　アスペクト比 4:3

　・1400 X 1050 (SXGA+)　アスペクト比 4:3

　・1600 X 1200 (UXGA)　アスペクト比 4:3、最大60Hz

　・1920 X 1200 (WUXGA)　アスペクト比 16:10、最大60Hz

4.PCI Express®

2 PCIe® X 1

5.USB

6 X USB 2.0 (480 Mbit/s)

　・フラッシュディスク用に２ケ使用、SA-Adapterスロットおよび

　　オプションのPCI Express®ミニカードスロット

　・2 X USB コネクタ　（インタフェースボード上）

6.10/100Base-T Ethernet

2 X Fast Ethernet

　・スイッチ機能

　・全二重モードサポート

7.SMBus

1 X SMBus

　・ボードコンポーネント間通信用

8.インタフェースボード経由のI/O　

USB 2.0

　・2 X USB タイプAコネクタ

10/100Base-T Ethernet

　・2 X M12 Ethernetコネクタ

SA-Adapter スロット

　・1 X シリアルインタフェース SA-Adaputa経由

　　例　RS232またはRS422、絶縁または非絶縁、GPS

5 X バイナリインプット　mixed 7W2 D-sub 電源コネクタ経由

　・1 X キー入力機能用

　・4 X ユニバーサルインプット　例　ジオグラフィカル・アドレッシング

9.インテリジェント電源制御

入力電圧監視

温度監視 LM50センサ

バックライト制御　制限温度時のディスプレイオフ

バッファ機能　RTC、BIOS CMOS用

CPUボードリセット

Wake on Time、ウォッチドック、キー入力機能

SMBus経由のアクセス機能

10.電気的特性 その他

電源電圧/消費電力

・24VDC(+/-40%）　EN50155準拠　

MTBF
　・212.503h @40℃ IEC/TR62380(RDF2000)

質量
　・300g 以上

寸法
　・233.45mm X 240mm X 21.8mm

　　　　12〜19インチディスプレイのハウジングにフィットします

11.耐環境性能

動作温度

　-40 〜 +70℃

　　（+85℃10分に拡張可　EN50155、class Tx railway 規格準拠）

　　空気流量はESMexpress®モジュールに依存

伝導冷却に対応可（ディスプレイのハウジングのフレイムに接続）

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +2,000m

衝撃

　Bump 10g/16ms

＊Conformal coating はお客様ご要望にて可

12.安全規格

フレーマビリティ
　UL 94V-0

写真をクリックすると拡大写真をご覧になれます。

1.ESMiniキャリアカード

ESMiniスロット X 1

P1、P2

2.メモリ

SATAコネクタ X 1

2GB USB フラッシュディスク X 2（USBオンボードコネクタ経由）

SDIO/MMC スロット X 1

3.グラフィック

DVIリアコネクタ X 1

LVDS ZIFコネクタ X 1

　・LVDSディスプレイにダイレクト接続

LVDSバックライト 10ピンコネクタ X 1

4.I/O

6 X USB 2.0 ホストコネクタ、1 X USB 2.0 クライアントコネクタ

　・クライアントコネクタを使用の場合は5 X USB 2.0ホストコネクタ

　　のみ使用可能

10/100Base-T Ethernet

　・2 X インタフェース（RJ45コネクタ）

HD Audio

　・Audio in

　・Audio out

　・S/PDIF out

RS232

　・2 X オンボードコネクタ

　・フィジカルインタフェース　SA-Adapter経由

CAN バス

　・2 X オンボードコネクタ

　・フィジカルインタフェース　SA-Adapter経由

　・セカンド PCI Express®が接続されている場合は１個

GPIO

　・120 X FPGA 信号　（ESMini 60ピンコネクタ 2個から）

　・4 X ユーザ定義 GPIO/LED 信号 （4 X 3ピンヘッダ）

5.PCI Express®

PCIe® X 1 コネクタ X 2

6.その他

バッテリーホルダー

電源ボタン

リセットボタン

7.電気的特性 その他

電源電圧/消費電力
　・ATX標準電源供給、24ピンコネクタ経由、4ピンコネクタ経由　

MTBF
　・tbd. @40℃ IEC/TR62380(RDF2000)

質量
　・474g(ESMiniモジュールを除く)

寸法
　・244mm X 244mm (microATX規格適合)

8.耐環境性能

動作温度

　0 〜 +60℃

　空気流量はESMiniモジュールに依存

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +2,000m

衝撃

　Bump 10g/16ms

＊Conformal coating はお客様ご要望にて可

9.安全規格

フレーマビリティ
　UL 94V-0

写真をクリックすると拡大写真をご覧になれます。

1.ESMiniキャリアカード

ESMiniスロット X 1

J1、J2

2.メモリ

SATAコネクタ X 1

USB フラッシュディスク・スロットX1（USBオンボードコネクタ経由）

microSD™カードスロット X 1

3.グラフィック

DVI-Iコネクタ X 1

　・アナログVGA信号 （LVDSインタフェース経由）

4.I/O

4 X USB 2.0 ホストコネクタ、オプションで1 X クライアント

10/100Base-T Ethernet

　・2 X インタフェース（RJ45コネクタ）

Audio

　・Audio in

　・Audio out

　・3.5mm Jack 経由

RS232/RS422/RS485

　・1 X インタフェース 、 9ピンD-subコネクタ

　・ソフトウエアでコンフィギャー可

TTY

　・最大転送速度 4800bit/sec

　・アクティブまたはパッシブ

　・電気的に絶縁

GPIO

　・8ライン　10ピンコネクタ　（5Vレベル、SA-Adapterに接続）

　・16ライン　18ピンコネクタ　（3.3Vレベル）

5.PCI Express® Mini カードスロット X 1

SIMカードスロット付

one PCI Express® x1 linksおよび1x USBポート 経由

6.その他

ゴールドキャップ

バッテリーホルダー

電源ボタン信号（on pin header）

リセット in/out（on pin header）

7.電気的特性 その他

電源電圧/消費電力

・ATX標準電源供給、4ピンコネクタ経由　

・+5V、2.1A max.　

・+12V（LVDSバックライト専用)、（ディスプレイに依存）0.7A SHARP 　

　　　　LQ121S1LG61 12.1"/800x600 の場合 　

・電源ケーブルの断面積は1.5mm2以上　

MTBF
　・683,499 h @40℃ IEC/TR62380(RDF2000)

質量
　・142g (ESMiniモジュールを除く)

寸法
　・146mm X 102mm

8.耐環境性能

動作温度

　-40 〜 +85℃(screened)

　空気流量はESMiniモジュールに依存

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +2,000m

衝撃

　Bump 10g/16ms

＊Conformal coating はお客様ご要望にて可

9.安全規格

フレーマビリティ
　UL 94V-0

写真をクリックすると拡大写真をご覧になれます。

1.インタフェース

COM Express®キャリアからESMexpress®モジュールへ

2.COM Express®仕様

PICMG COM.0 R1.0準拠

3.機械的仕様

形状：Type2ベーシックフォームファクタ適合

重量：tbd.

4.耐環境性能

動作温度

　-40 〜 +85℃

　空気流量　min. 10m3/h

保存温度

　-40 〜 +85℃

動作湿度（相対湿度）

　結露無しで最大95%

保存湿度（相対湿度）

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　Sinusoidal 1g/10〜150Hz

＊Conformal coating はお客様ご要望にて可

5.安全規格

フレーマビリティ　UL 94V-0

　

写真をクリックすると拡大写真をご覧になれます。

1.MVB(Multifunction Vehicle Bus）インターフェイス

MVBインターフェイス機能はASICおよびFPGAの中に実装されています。

Electrical Middle Distance(EMD) 媒体

　・RS485/422 トランシーバー

オプション:ESD(Electrical Short Distance medium)、

　　　　　　　OGF(Optical Glass fiber medium)

2 X 9ピンD-subコネクター（前面）

2.メモリ

16MB SDRAMシステムメモリ搭載

　・MVBインタフェース用トラフックメモリ

2MB Flash搭載 （FPGAコンフィグレーションデータ用）

3.PCI Interface

32-bit/33-MHz PCI Interface（PCI-104 J1経由）

PCI信号電圧 V(I/O):+3.3V (+5V tolerant)

4.その他

2 X 黄色 LED　MVB アクティビティ

5.電気的特性 その他

絶縁電圧
　1500V DC/1000V AC (絶縁部とデジタル間)

電源電圧/消費電力
　・+5V(-5%/+5%),140mA typ.
　・+3.3V(+3.3V〜+3.6V),300mA

MTBF
　・498,000h @ 40℃ (derived from MIL-HDBK-217F)

質量
　・72g

寸法
　・PCI-104規格適合

6.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件　10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　Sinusoidal 2g/10..150Hz

＊Conformal coating 標準

7.安全規格

フレーマビリティ
　UL 94V-0

8.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

9.ソフトウェアサポート

MENドライバーインターフェースシステム

(MDIS Windows®、Linux、VxWorks®、QNX®、OS-9®用）

The PP4 together with these drivers supports MVB slave functionality only, it is to be used together with an MVB bus administrator.

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC® MPC5200またはMPC5200B

384MHz

2.Memory

最大128MBのSDRAMシステムメモリ搭載可能

　・Soldered

　・64MHz メモリバス周波数

16MB Flash

64KB non-volatile FRAM

Serial EEPROM 16kbit （工場設定用）

3.I/O

Ethernet

　・10/100Base-T Ethernet

　・9-pin Dsub コネクタ 前面

2 X RS232 UART (COM1/COM2)

　・1 X 9-pin Dsubコネクタ 前面

　・データレート 最大115.2kbit/s

　・512バイト 送信/受診 バッファ

　・ハンドシェイクライン 無

USB

　・1 X USB 1.1ポート

　・SA-Adapter I/OコネクタP2経由

　・OHCI 実装

　・データレート 最大12Mbit/s

2 X 独立CANインタフェース

　・SA-Adapter I/OコネクタP2経由

ディスプレイインタフェース

　・Four characters, 5 by 7 pixels

　・For additional display adapter PCB (on request)

8 X GPIO ライン

　・I/OコネクタP2経由

4.フロント接続

1 X Ethernet (D-Sub)

2 X RS232 UART COM1/COM2 (D-Sub)

5.PCI インタフェース

32-bit, 33-MHz PCI interface（PCI-104 J1経由）

V(I/O):+3.3V 　(非 +5V tolerant)

PCI Specification 2.2準拠

Support of one external master

6.その他

リアルタイムクロック

温度センサー

Three push buttons and LED on optional display PCB (on request)

7.電気的特性

電源電圧/消費電力

+5V (-5%/+5%), 100mA typ.

+3.3V (-5%/+5%), 900mA typ.

MTBF: 450,000h @ 40℃ (derived from MIL-HDBK-217F)

8.機械的特性

形状 PCI-104規格準拠

質量 90g

9.耐環境性能等

動作温度範囲

　-40〜+85°C

　空冷条件　10m3/h 以上の空気流量

保存温度範囲

　-40〜+85°C

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　Sinusoidal 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

10.安全規格

フレーマビリティ

UL 94V-0

11.EMC

EN 55022 (radio disturbance)

IEC1000-4-2 (ESD)

IEC1000-4-4 (burst)

12.BIOS

MENMON™

13.ソフトウェアサポート

VxWorks®

Linux

MSCAN/Layer2 support: MEN Driver Interface System (MDIS for supported operating systems)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC®  PowerQUICC™-III MPC8548,MPC8548E,MPC8543,MPC8543E

800MHz 〜 1.5GHz

e500 PowerPC® core （倍精度浮動少数点APUおよびMMU機能搭載）

Integrated Northbridge、Southbridge

2.メモリ

2x32KB L1データ及び命令キャッシュ　512KB/256KB L2キャッシュ

　MPC8548/MPC8543に内蔵

最大　2GB SDRAM　システムメモリ
・Soldered
・DDR2
・最大　300MHz メモリバス周波数　(CPUに依存します）

最大1GB soldered NAND Flash ,FPGAから制御
32MB 追加 DDR2 SDRAM （FPGAから制御）
16MB boot Flash
128KB 不揮発性 FRAM
4kbit シリアル EEPROM （工場設定用）

3.大容量記憶装置

パラレルIDE(PATA)
・ 1ポート　ハードディスク 用

・ I/OコネクターJ2経由

・ FPGAから制御

・ PIO mode 0 、UDMA mode 5 (UDMA100) サポート

最大1GB soldered ATA NAND Flash ,FPGAから制御

4.グラフィック

・ I/OコネクターJ2経由

・ FPGAから制御

・ 800 X 600、60Hz/70Hz、6-bit RGB

5.I/O

イーサネット X 3

・ 10/100/1000 Base-T Ethernet x3 MPC8548/E

・ 10/100/1000 Base-T Ethernet x2 MPC8543/E

・ オンボードtoボードコネクタJ3

RS232 UART x 2 (COM1/COM2)

・ オンボードtoボードコネクタJ3

・ 最大 115.2Kbit/s

・ 16バイト送信/受信バッファ

・ ハンドシェイクライン: CTS、RTS

6.FPGA

FPGA Altera® Cyclone® II EP2C35

33,216 logic elements

483,840 total RAM bit

7.PCI Interface

32-bit,33/66-MHz PCI I/F（PCI-104 コネクタJ1,J2）
PCI 規格2.2準拠
external master　x 4　サポート

8.その他の機能

リアルタイムクロック、温度センサ、電源監視、ウォッチドック

9.電気的特性 その他

電源電圧/消費電力

　・+5V(-2%/+5%),　2A typ.

　・+3.3V(-2%/+5%),　0.5A typ.

MTBF
　・245,671h @ 40℃ IEC/TR 62380(RDF 2000)

形状
　・ESM™規格適合 PCB 149mm x 71mm 、Type II-N
　・注　高さが約1mm 標準より高くなります。
　・ヒートシンクはオプションです。(テイラーメイド)

質量
　・90g (ヒートシンク除く)

10.耐環境性能

動作温度

　-40 〜 +85℃　(screened）、要ヒートシンク

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動(sinusoidal)

　1g/10..150Hz

＊Conformal coating はお客様ご要望にて可

11.安全規格

フレーマビリティ
　UL 94V-0

12.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

13.BIOS

MENMON™

14.ソフトウェアサポート

Linux
VxWorks®
QNX® (お問い合わせ下さい)
INTEGRITY® (Green Hills® Software) 可(Green Hills®にお問い合わせ下さい)
OS-9®(お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC®  PowerQUICC™-III MPC8548,MPC8548E,MPC8543,MPC8543E

800MHz 〜 1.5GHz

e500 PowerPC® core （倍精度浮動少数点APUおよびMMU機能搭載）

Integrated Northbridge、Southbridge

2.メモリ

2x32KB L1データ及び命令キャッシュ　512KB/256KB L2キャッシュ

　MPC8548/MPC8543に内蔵

最大　2GB SDRAM　システムメモリ
・Soldered
・DDR2
・最大　300MHz メモリバス周波数　(CPUに依存します）

最大 1GB soldered NAND Flash
　　　　　　　　（またはそれ以上、チップ供給に依存）,FPGAから制御
32MB 追加 DDR2 SDRAM （FPGAから制御）
16MB boot Flash
128KB 不揮発性 FRAM
4kbit シリアル EEPROM （工場設定用）

3.大容量記憶装置

パラレルIDE(PATA)
・ 1ポート　ハードディスク 用

・ I/Oコネクター経由

・ FPGAから制御

・ PIO mode 0 、UDMA mode 5 (UDMA100) サポート

最大 1GB soldered NAND Flash
　　　　　　　　（またはそれ以上、チップ供給に依存）,FPGAから制御

4.グラフィック

・ I/Oコネクター経由

・ FPGAから制御

・ 800 X 600、60Hz/70Hz、6-bit RGB

5.I/O

イーサネット X 3

・ 10/100/1000 Base-T Ethernet x3 MPC8548/E

・ 10/100/1000 Base-T Ethernet x2 MPC8543/E

・ RJ45コネクタ X 3（フロントパネル)

・ オンボードLED X 6 (リンク/アクティビティ)

RS232 UART (COM1) X 1

・ RJ45コネクタ X 1（フロントパネル)

・ 最大 115.2Kbit/s

・ 16バイト送信/受信バッファ

・ ハンドシェイクライン: CTS、RTS　または

　　　COM2 ハンドシェイクライン無

6.フロント接続

3 X Ethernet (RJ45)

1 X RS232 UART COM1 (RJ45)

7.FPGA

FPGA Altera® Cyclone® II EP2C35

33,216 logic elements

483,840 total RAM bit

8.PCI Interface

32-bit,33/66-MHz PCI interface（PCI-104 J1,J2）
PCI 規格2.2準拠
external master　x 4　サポート

9.その他の機能

リアルタイムクロック、電源監視、ウォッチドック

10.電気的特性 その他

電源電圧/消費電力

　・+5V(-2%/+5%),　2A typ.

　・+3.3V(-2%/+5%),　0.5A typ.

MTBF
　・245,671h @ 40℃ IEC/TR 62380(RDF 2000)

形状
　・ESM™規格適合 PCB 149mm x 71mm 、Type I-S
　・注　高さが約1mm 標準より高くなります。

質量
　・108g(w/oヒートシンク使用時)、142g(標準ヒートシンク使用時）

11.耐環境性能

動作温度

　-40 〜 +85℃　(screened）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動(sinusoidal)

　1g/10..150Hz

＊Conformal coating はお客様ご要望にて可

12.安全規格

フレーマビリティ
　UL 94V-0

13.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

14.BIOS

MENMON™

15.ソフトウェアサポート

Linux
VxWorks®
QNX®
INTEGRITY® (Green Hills® Software) 可(Green Hills®にお問い合わせ下さい)
OS-9®(お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC®  MPC8540 PowerQUICC™-III

800MHz (オプションで666...833MHz)

e500 PowerPC® core （SPE APU and MMU機能有）

Integrated Northbridge、Southbridge

2.Memory

2x32kB L1 data/instruction cache,

256kB L2 cache/integrated SRAM

DDR SO-DIMM slot 最大2GBのDDR SDRAMを搭載可能

133MHz (DDR2100) memory bus （ECCサポート）

最大1GB NAND Flash を搭載可能

8MB boot Flash

32KB non-volatile FRAM

Serial EEPROM 4kbits （ファクトリ設定用）

最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage

IDE（ATA100）をFPGA上に実装

（I/O connector経由にて使用）

4.Graphics

FPGA上に実装

5.I/O

• Ethernet
  10/100/1000Base-T x 2
  10/100Base-T x 1
• RS232 UART (COM1)
  1チャンネル（115kbps、CTS/RTS有）
  ＊EM8Aは2チャンネル

6.FPGA IP による、その他I/O

CAN、RS232Cなど

（サードパーティー、MENよりオプション提供）

7.FPGA

FPGA Altera® Cyclone® EP1C12

12,060 logic elements

239,616 total RAM bits

8.PCI Interface

32- or 64-bit, 33-MHz PCI interface（PCI-104 J1、J2経由）

Specification 2.2準拠

external master　x 4までサポート

9.その他

RTC

電源監視

WDT

10.電気的特性その他

消費電力等

+5V (-2%/+5%), 2.5A

+3.3V (-2%/+5%), 0.5A

MTBF

　EM8 197,000h @ 40℃ ( derived from MIL-HDBK-217F)

　EM8A 177,000h @ 40℃ ( derived from MIL-HDBK-217F)

11.機械的特性

• 大きさ
  PCB: 149mm x 71mm
• 質量
  110g (ヒートシンク無）
  155g (ヒートシンク有）

12.耐環境性能等

使用（保存）温度範囲

動作時　0..+60°C

(Airflow: min. 10m³/h条件下）

保存時　-40..+85°C

湿度範囲

動作時 最大95% 結露不可

保存時（同上）

高度

動作時：-300m to + 3,000m

保存時：N/A

衝撃

Shock: 15g/11ms

Bump: 10g/16ms

振動

Vibration (sinusoidal): 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

13.安全規格

フレーマビリティ
　UL 94V-0

14.EMC

EN 55022 (radio disturbance),

IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

15.ROMモニタ

MENMON™

16.Software Support

VxWorks®

ElinOS

QNX®

写真をクリックすると拡大写真をご覧になれます。

1.CPU

ULV Celeron®またはULP Pentium®III
400MHzまたは650MHz　ULV Celeron® プロセッサ
933MHz ULP Pentium® III プロセッサ
100MHzまたは133MHz システムバス
33MHz APICバス

2.メモリ

256KB(Celeron®)または512KB(Pentium®III) L2 キャッシュ

512MB SDRAM
・144ピン SO-DIMM スロット
・100MHzまたは133MHz メモリバス

2MB Flash BIOS/FPGA 用
1GB NAND Flash （FPGAから制御）

最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.大容量記憶装置

IDE(PATA)
・1ポート　オンボードNAND Flash 用

・1ポート　ハードディスクまたはCD-ROM用

　　　　　　　　　（I/Oコネクター経由でキャリアボードへ接続）

128MB ATA NAND Flash ディスク （FPGAから制御）

4.グラフィック

VGAグラフィックスコントローラ(I/OコネクターJ2）

5.I/Oインターフェース

USB1.1 X 4 （I/OコネクターJ2）
10/100Base-T x 2 （前面）
RS232 UART X 2 （前面）

6.FPGA

FPGA Altera® Cyclone® II EP1C12

12,060 logic elements

239,616 total RAM bits

7.PCI Interface

32-bit/33-MHz PCI interface（PCI-104 J1）
PCI 2.2準拠
external master　x 3までサポート

8.その他の機能

リアルタイムクロック

9.電気的特性 その他

電源電圧/消費電力

　・+5V(-2%/+5%),900mA typ.(Celeron® 400HMz)

　　　　　　　　　1200mA typ.(Celeron® 650HMz)

　　　　　　　　　1900mA typ.(Pentium® III 933MHz)

　・+3.3V(-2%/+5%),700mA typ.(Celeron® 400HMz)

　　　　　　　　　700mA typ.(Celeron® 650HMz)

　　　　　　　　　700mA typ.(Pentium® III 933MHz)

MTBF
　・167,700h @ 40℃ ( derived from MIL-HDBK-217F)

質量
　・155g

10.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件（10m3/h 以上の空気流量）

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

11.安全規格

フレーマビリティ
　UL 94V-0

12.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

13.ソフトウェアサポート

Windows®
Linux
VxWorks®
QNX® （お問い合わせ下さい）
RTX （お問い合わせ下さい）

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC® MPC8245

266MHz..400MHz

2.Memory

Integrated L1 data/instruction cache,

最大512MBのSDRAMを搭載可能

144-pin SO-DIMM slot x 1

133MHz memory bus

2MB boot Flash

Serial EEPROM 4kbits （ファクトリ設定用）

最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage

CompactFlash® card interface

(オンボードにてTrueIDEインターフェイス、TypeIのみ）

IDE（ATA100）をFPGA上に実装

（I/O connector経由にて使用）

4.Graphics

FPGA上に実装、リア側I/Oコネクタより出力

5.I/O

• Ethernet
  10/100Base-T x 2（フロント側RJ45 x2）
• RS232 UART (COM1/2)
  2チャネル（フロント側RJ45 x2）

6.FPGA IP による、その他I/O

CAN、RS232Cなど

（サードパーティー、MENよりオプション提供）

7.FPGA

FPGA Altera® Cyclone® EP1C12

12,060 logic elements

239,616 total RAM bits

8.PCI Interface

32-bit, 33-MHz PCI interface（PCI-104 J1経由）

9.その他

RTC

電源監視

WDT

10.電気的特性その他

消費電力等

　+5V (-2%/+5%), 0.5A

　+3.3V (-2%/+5%), 1.6A

MTBF

　320,000h @ 40℃ ( derived from MIL-HDBK-217F)

　

11.機械的特性

• 大きさ
  PCB: 149mm x 71mm
• 質量
  100g

12.耐環境性能等

使用（保存）温度範囲

動作時 0..+60°C

(Airflow: min. 10m³/h条件下）

保存時 -40..+85°C

湿度範囲

動作時 最大95% 結露不可

保存時（同上）

高度

動作時：-300m to + 3,000m

保存時：N/A

衝撃

Shock: 15g/11ms

Bump: 10g/16ms

振動

Vibration (sinusoidal): 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

＊参考：MTBF: 160,000h @ 50°C

13.その他

PCB 製造：94V-0 by UL recognized manufacturers

EN 55022 (radio disturbance),

IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

14.ROMモニタ

MENMON™

15.Software Support

VxWorks®

Linux（ElinOS)

QNX®（リクエストによる）

16.特殊ドライバ類

• CANopen support:
  MEN Driver Interface System
  (MDIS for Windows®, Linux, VxWorks®, QNX®, RTX, OS-9®)
• MSCAN/Layer2 support:
  MEN Driver Interface System
  (MDIS for Windows®, Linux, VxWorks®, QNX®, RTX, OS-9®)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

PowerPC®　MPC8560 PowerQUICC™ III

800MHz (オプションで666...833MHz)

e500 PowerPC® core （SPE APU and MMU機能有）

Integrated Northbridge、Southbridge

2.Memory

2x32kB L1 data/instruction cache,

256kB L2 cache/integrated SRAM

DDR SO-DIMM slot 最大2GBのDDR SDRAMを搭載可能

133MHz (DDR2100) memory bus （ECCサポート）

最大1GB NAND Flash を搭載可能

8MB boot Flash

32KB non-volatile FRAM

Serial EEPROM 4kbits （ファクトリ設定用）

最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage

IDE（ATA100）をFPGA上に実装（I/O connector経由にて使用）

4.Graphics

FPGA上に実装

5.I/O

• Ethernet
  10/100/1000Base-T x 2
  10/100Base-T x 1
• RS232 UART (COM1)
  1チャネル（115kbps、CTS/RTS有）
  ＊EM3Aは２チャンネル

6.その他I/O

CAN、RS232CなどFPGA IP による

（サードパーティー、MENよりオプション提供）

7.FPGA

FPGA Altera® Cyclone™ EP1C12

12,060 logic elements

239,616 total RAM bits

8.PCI Interface

32- or 64-bit, 33-MHz PCI interface（PCI-104 J1、J2経由）

Specification 2.2準拠

external master x 4までサポート

9.その他

RTC

電源監視

WDT

10.電気的特性

消費電力等

+5V (-2%/+5%), 2.5A

+3.3V (-2%/+5%), 0.5A

11.機械的特性

• 大きさ
  PCB: 149mm x 71mm
• 質量
  110g (ヒートシンク無）
  155g (ヒートシンク有）

12.耐環境性能等

使用（保存）温度範囲

動作時　0..+60°C

(Airflow: min. 10m³/h条件下）

保存時　-40..+85°C

湿度範囲

動作時 最大95% 結露不可

保存時（同上）

高度

動作時：-300m to + 3,000m

保存時：N/A

衝撃

Shock: 15g/11ms

Bump: 10g/16ms

振動

Vibration (sinusoidal): 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

13.安全規格

フレーマビリティ
　UL94V-0

14.その他

EN 55022 (radio disturbance),

IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

15.ROMモニタ

MENMON™

16.Software Support

VxWorks®

MontaVista Linux, Professional Edition 3.1

QNX®

写真をクリックすると拡大写真をご覧になれます。

1.PCI Interface

32-bit, 32-MHz PCI Interface、 PCI-104コネクター J1
PCI 規格2.2準拠
external master　x 4　サポート

2.CPU

PowerPC® MPC5200B

最大400MHz

3.メモリ

2x16KB L1データ及び命令キャッシュ　MPC5200に内蔵

DDR SDRAM システムメモリ　最大256MB搭載可

・Soldered

・DDR

・64MHz メモリバス周波数

最大16MB 追加 SDRAM　FPGAから制御

最大2MB バッテリバックアップ SRAM または 128KB 不揮発性 FRAM

4.オンボードFlash

最大1GB soldered NAND Flash、FPGAから制御

最大8MB boot Flash

Serial EEPROM 8kbit （工場設定用）

5.大容量記憶装置

パラレルIDE(PATA)
・ 1ポート　ハードディスク 用

・ I/Oコネクター経由

・ FPGAから制御

最大1GB soldered ATA NAND Flash ,FPGAから制御

6.グラフィック

・ I/Oコネクター経由

・ FPGAから制御

7.I/O

USB

・ 1x USB 1.1ポート

・ Series A コネクタ フロント

・ OHCIを実装

・ 最大12Mbit/s

イーサネット

・2x 10/100 Base-T Ethernet チャネル

・1x チャネル FPGAから制御

・2x RJ45 または1x D-sub コネクタ　フロント

1x RS232 UART (COM1)

・ RJ45 または D-sub コネクタ　フロント

・ 最大 115.2Kbit/s

・ 512バイト送信/受信バッファ

・ ハンドシェイクライン: CTS、RTS

CAN bus

・ 2x CAN bus

・ 2.0 A/B CAN プロトコル

・最大 1 Mbit/s

・オンボートコネクタ経由

・外部トランシーバはSA-Adapterを使用

8.FPGA

FPGA Altera® Cyclone® II EP2C20

18,752 logic elements

239,616 total RAM bit

9.その他機能

リアルタイムクロック

電源監視、ウォッチドッグ

10.電気的特性 その他

電源電圧/消費電力
　・+5V(-2%/+5%),10mA max. USBのみで使用
　・+3.3V(-2%/+5%),1A typ.

MTBF
　・232,000h @ 40℃ ( derived from MIL-HDBK-217F)

形状
　・ESM™規格適合 PCB 149mm x 71mm 、Type I-S

質量
　・90g (ヒートシンク除く)

11.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件 2m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

12.安全規格

フレーマビリティ
　UL94V-0

13.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

14.BIOS

MENMON™

15.ソフトウェアサポート

VxWorks®

Linux(ELinOS)

QNX®

PikeOS (partitionable RTOS) certified platform

MSCAN/Layer2 support: MEN Driver Interface System

(MDIS for all supported operating systems)

写真をクリックすると拡大写真をご覧になれます。

1.PCI Interface

32-bit, 33-MHz PCI I/F、 PCI-104コネクターJ1
PCI 規格2.2準拠
external master　x 4　サポート

2.CPU

PowerPC® MPC5200B

最大400MHz

3.メモリ

2x16KB L1データ及び命令キャッシュ　MPC5200に内蔵

DDR SDRAM システムメモリ　最大256MB搭載可

・Soldered

・DDR

・64MHz メモリバス周波数

最大16MB 追加 SDRAM　FPGAから制御

最大2MB バッテリバックアップ SRAM または 128KB 不揮発性 FRAM

4.オンボードFlash

最大1GB soldered NAND Flash、FPGAから制御

最大8MB boot Flash

Serial EEPROM 8kbit （工場設定用）

5.大容量記憶装置

パラレルIDE(PATA)
・ 1ポート　ハードディスク 用

・ I/Oコネクター経由

・ FPGAから制御

最大1GB soldered ATA NAND Flash ,FPGAから制御

6.グラフィック

・ I/Oコネクター経由

・ FPGAから制御

7.I/O

USB

・1x USB 1.1ポート

・ オンボードtoボードコネクタJ3

・ OHCIを実装

・ 最大12Mbit/s

イーサネット

・1x 10/100 Base-T Ethernet チャネル

・1x 10Base-T Ethernet チャネル

・ オンボードtoボードコネクタJ3

1x RS232 UART (COM1)

・ オンボードtoボードコネクタJ3

・ 最大 115.2Kbit/s

・ 512バイト送信/受信バッファ

・ ハンドシェイクライン: CTS、RTS

CAN bus

・ 2x CAN bus

・ 2.0 A/B CAN プロトコル

・最大 1 Mbit/s

・オンボートコネクタ経由

・外部トランシーバはSA-Adapterを使用

8.FPGA

FPGA Altera® Cyclone® II EP2C20

18,752 logic elements

239,616 total RAM bit

9.その他機能

リアルタイムクロック

電源監視、ウォッチドッグ

10.電気的特性 その他

電源電圧/消費電力
　・+5V(-2%/+5%),10mA max. USBのみで使用
　・+3.3V(-2%/+5%),1A typ.

MTBF
　・15EM01A00: 320,787h @ 40℃ IEC/TR 62380 (RDF 2000)
　・15EM01A0(5V only): 326,635h @ 40℃ IEC/TR 62380 (RDF 2000)

形状
　・ESM™規格適合 PCB 149mm x 71mm 、Type II-N

質量
　・85g (ヒートシンク除く)

11.耐環境性能

動作温度

　-40 〜 +85℃(qualified components)

　空冷条件 2m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

12.安全規格

フレーマビリティ
　UL94V-0

13.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

14.BIOS

MENMON™

15.ソフトウェアサポート

VxWorks®

Linux(ELinOS)

QNX®

PikeOS (partitionable RTOS) certified platform

MSCAN/Layer2 support: MEN Driver Interface System

(MDIS for all supported operating systems)

写真をクリックすると拡大写真をご覧になれます。

1.PCI Interface

32-bit PCI interface at PCI-104 connector

PCI 2.2準拠

Support of 4 external masters

2.CPU

PowerPC® MPC5200

Up to 400MHz

3.メモリ

CPU内蔵のLevel 1キャッシュ

オンボード　DDR SDRAM(64MHz) 最大256MB

4.オンボードFlash

オンボード8MBit Flash

5.その他不揮発性メモリ

2MB battery-backed SRAM(8-bit)

8Kbit Serial EEPROM

1GB NAND Flash

最大16MBのFPGA接続のSDRAM（グラフィクス用）

6.I/Oインターフェース

10/100Mbit/s x 1 (前面） (2nd EthernetはFPGAに依存します）

シリアルポート x 1 （前面）

USB1.1 x 1 （前面）

CANコントローラー x 2 （オンボードコネクタ）

以下、FPGA経由

IDE、シリアル、FDD、Display、タッチパネル他

7.その他機能

リアルタイムクロック

電源監視・ウォッチドッグ

8.電気的特性その他

消費電力

• +5V (-2%〜+5%), 10mA max.,USBのみで使用
• +3.3V (-2%〜+5%)), 1A type.

MTBF

• 232,000h @ 40°C ( derived from MIL-HDBK-217F)

質量

• 90g (ヒートシンク除き）

9.耐環境性能

温度

• オペーレーティング
  -40 〜 +85 °C
  空冷条件（2m/s 以上の風速）
• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件で最大95%
• 保存
  結露なし条件で最大95%

高度

-300m 〜 + 3,000m

衝撃

Shock 15g/11ms、Bump 10g/16ms

振動

sinusoidal 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

10.安全規格

フレーマビリティ

UL94V-0

11.電磁波

EN55022 / 1999-05 (電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst) (CE conformity)

12.ソフトウェアサポート

• MEMMON
• VxWorks®
• Linux(ElinOS)
• QNX®
• PikeOS(partitionable RTOS)( プラットフォームに制限あり)
• CANopenファームウエア(Vector Informatik)
• CAN サポート：MEN Driver Interface System(MDIS for Windows,Linux,Vxworks,QNX,OS-9)
