 MEN Mikro Elektronik社 - VME製品 |
 |
| |
A602 |
A602はPowerPC750CL（1GHz）を３個（ロックステップモード）搭載した6UサイズのVME64規格のシングルボードコンピュータです。メモリは512MB
DDR SDRAMが３組搭載（三重に冗長化）されており、宇宙線等によるメモリ反転エラー（SEU:Single Event Upset）を自動的に訂正します。また電源供給も冗長化されています。動作温度は、-40
～ +50℃（qualified components、伝導冷却版では+70℃）と幅広い範囲で使用することができます。 |
| |
CT15 |
CT15はMEN社SBC A602用の6UサイズVME busトランジションモジュールです。
RS232インタフェース、航空機用AFDX® (Avionics Full Duplex Switched Ethernet) 信号など備えてします。またセカンドのA602との接続信号BMCX,
DEX(6x UART)なども備えています。動作温度は、-40 ～ +85℃（qualified）と幅広い範囲で使用することができます。 |
| |
B11 |
B11はPowerPC® MPC8245(最大400MHz)CPUを搭載した、3U 1-スロットの VMEバス マスター・スレーブ機能を備えたシングルボードコンピュータです。
1MB ultra-fast DPRAM、512MB DRAM、CompacrFlash®、2xCOMs、IDE、USB、キーボード/マウスなどを搭載しています。動作温度は、-40～+85℃（選別品)と広範な温度範囲に対応しています。 |
| |
A21B |
A21BはFreescale™ PowerPC® QorIQ™ P1013またはP1022(最大1.067GHz)を搭載した6UサイズのVME64規格のシングルボードコンピュータです。64bit
VMEバス マスター/スレーブ機能、M-Module 3スロットを搭載しています。また最大2GB DDR3 SDRAM(ECC機能付）、microSDカードスロット、mSATAディスク・スロット、2xギガビット・イーサネットなどを搭載しています。動作温度は、-40～+85℃（screened)と広範な温度範囲に対応しています。 |
| |
A21C |
A21CはFreescale™ PowerPC® QorIQ™ P1013またはP1022(最大1.067GHz)を搭載した6UサイズのVME64規格のシングルボードコンピュータです。64bit
VMEバス マスター/スレーブ機能、PMC/XMC 2スロットを搭載しています。また最大2GB DDR3 SDRAM(ECC機能付）、microSDカードスロット、mSATAディスク・スロット、2xギガビット・イーサネットなどを搭載しています。動作温度は、-40～+85℃（screened)と広範な温度範囲に対応しています。 |
| |
A20 |
A20はIntel® Core 2 Duo L7400(1.5GHz LV)またはCore Duo U2500(1.2GHz ULV)、L2400(1.66GHz
LV)等様々なCPUを搭載した、6U 1-スロットの2eSST VMEバス マスター・スレーブ機能を備えたシングルボードコンピュータです。最大4GB
DDR2 SDRAM、2xSATA、1xPATA、1xVGA、1xギガビット・イーサネットなどを搭載しています。 |
| |
A19 |
A19はIntel Core 2 Duo T7400(2.16GHz)またはL7400(1.5GHz LV)、Core Duo T2500(2GHz)またはL2400(1.66GHz
LV)またはU2500(1.2GHz ULV)等様々なCPUを搭載した、6U シングルスロットの2eSST VMEバス マスター・スレーブ機能を備えたシングルボードコンピュータです。 |
|
A17 |
A17はPowerPC® PowerQUICC™ III MPC8548(最大1.5GHz)またはMPC8543(1GHz)等のCPUを搭載した、6U
シングルスロットの2eSST VMEバス マスター・スレーブ機能を備えたシングルボードコンピュータです。 |
| |
A15シリーズ |
A15シリーズはPowerPC(MPC8245)ベースのアービタースロット、スレーブスロット用VME64規格のCPUボードです。1MBのDual Port SRAMを備え、オンボードのローカルCPUと他のVMEボードとのスレーブアクセスや通信に利用することができます。 |
| |

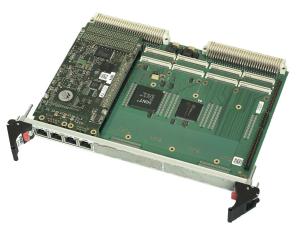

A14C |
A14CはPowerPC MPC8540(PowerQUICC™ III)ベースの、１スロット６UタイプのVME規格CPUボードです。VME64規格に準拠しており、マスター・スレーブとして使用できます。１MBの共有SRAMを搭載しており、他のVMEマスターとの間でのデータの共有が可能です。またFPGAを搭載しており、機能拡張も可能です。 |
| |
A12B |
A12Bは、PowerPC MPC8245搭載の6U-1スロットサイズのVMEbus規格のCPUボードです。VMEbusのマスター・スレーブとして、或いはスタンドアローンボードとして使用できます。A12Bは、最大１MBのデュアルポートSRAMを搭載し、VMEbusマスターと双方向での通信が可能です。 |
| ■A602 |
 |
主な特徴 |
 写真をクリックすると拡大写真をご覧になれます。
|
A602はPowerPC750CL（1GHz）を３個（ロックステップモード）搭載した6UサイズのVME64規格のシングルボードコンピュータです。メモリは512MB
DDR SDRAMが３組搭載（三重に冗長化）されており、宇宙線等によるメモリ反転エラー（SEU:Single Event Upset）を自動的に訂正します。また電源供給も冗長化されています。動作温度は、-40
～ +50℃（qualified components、伝導冷却版では+70℃）と幅広い範囲で使用することができます。
 A602-PDFカタログ（254KB） |
 |
AWA602-3 140131
|
- 1.VME bus
-
- TSI148コントローラ搭載
- VME64規格準拠
- VME64および2eSST規格準拠
- Slot-1機能 オートディテクション
- Master D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : ADO : BLT : RMW
- 1MB 共用高速SRAM
- メールボックス機能
- Single level 3 fair requester
- Single level 3 arbiter
- バス・タイマー
- Location Monitor
- 性能 Coupled read/write D32 non-block 転送レイト 6.5 MB/s
- 2.CPU
- 3x PowerPC® 750CL
- Scalable performance
- CPU周波数 1GHz
- スーパースカラー
- Classic PowerPC® FPU, MMU
- CPU bus to FPGA: 100-MHz/64-bit
- Lock-step operation
- 全CPUは同一動作
- FPGA 内で2/3投票を実施 (100MHz)
- ソフトウエア・アシストによる再同期
- SEU発生時にファンクション・インタラプトは非発生
- チップセット
- FPGA内部でNorth/Southbridgeを実現
- 3.Memory
- 各CPUに内蔵 2X32KBL1キャッシュ、1MB L2キャッシュ
- 3個の独立ランク、512MB DDR SDRAM システムメモリ FPGAから制御
- 100MHzメモリバス動作周波数(32bit)
- 最大800MB/s
- FPGA 内で2/3投票を実施
- Scrubbing to prevent accumulation of SEU
- メモリSEU発生時にファンクション・インタラプトは非発生
- 2個の独立ランク 256MB Flash FPGAから制御
- プライマリ、バックアップのflash（同一データ）、ブート時自動選択
- ECC付き
- 1MB FRAM
- 4.Serial EEPROM
- 4KB（工場出荷設定用）
- 5.I/O
- 全てのI/OはFPGAにより実装 リア・アクセス
- 6重UART
- 使用例としては他のA602などとの通信など
- 各チャネルのデータレイト最大460,800baud
- ハンドシェイク・ライン 無し
- RS232 UART
- フロントパネル・アクセス可
- データレート最大460,800baud
- 2x 256バイト 送信/受信バッファ
- ハンドシェイク・ライン 無し
- I2C bus
- 6.Mezzanine スロット
- 2X PMC スロット
- 32bit/33MHz,3.3V V(I/O)
- PMC スロット1 リアI/O
- 7.その他の機能
- 電圧監視
- 温度監視
- ウォッチドック
- リセット信号制御
- 冗長電源の制御
- スリープ・モード
- 低消費電力（プライマリ電源インタラプトの場合）
- パワーフェイル信号（バックプレイン）
- パワーインタラプト エアバス・ディレクティブ ABD0100.1.9サポート
- CPU、メモリ スリープ・モード可能
- 冗長クロック発生
- 2nd A602との接続可能（特別バックプレーンが必要）
- シェアード出力の制御
- ステータス情報の交換
- BMCおよび6x UARTによるリンク可能
|
- 8.ローカルPCIバス
- 32 bit/33MHz、3.3V V(I/O)
- PCI規格 2.2準拠
- 9.電気的特性その他
- 二重化電源入力 VMEバス経由 インタラプト非発生(EN50155,Class S1)
- +5V (-3%/+5%)
- +3.3V (-5%/+5%), オプション
- 標準バックプレーンから両電源を供給
- 一つの電源のパワーフェイル時もオペレーションを継続
- 各3CPU、3メインメモリランクに対して個別に電源を供給
- 電源電圧/消費電力
- 33W (39W 3.3V未供給時）
- 6W (オプション +3.3V供給）
- MTBF
- 270,311 h @ 40℃ IEC/TR 62380 (RDF 2000)
- 424,061 h continuous operation @ 25℃ IEC/TR 62380 (RDF 2000)
- 質量
- 形状 double Eurocard規格 233.3mm X 160mm
- 10.耐環境性能
- 動作温度
- 1スロット版 -40～+50°C (qualified components)
temperature classes T1, T2, and TX inside buildings,or in containers with temperature control for signalling equipment, according to EN 50125-3, table 2
- 2スロット版 -40～+70°C (qualified components)
temperature classes T1, T2, and T3 for equipment onboard rolling stock, according to EN 50125-1, table 2
- 空気流量 最少 2m/s
- 保存温度 -40～+85℃
- 動作湿度 結露なし条件にて最大95%
- 保存湿度 結露なし条件にて最大95%
- 高度
- -300m ～ + 2,000m (EN50124, Class AX)
- EN50125-1適合、適応要件EN61373,Cat. 1, Class B and Classes GTX, GL3 for rolling
stock
- 衝撃
- Shock 50m/s2、30m/s (EN 61373)
- 振動
- Vibration (function): 1 m/s2、5 Hz - 150 Hz (EN 61373)
- Vibration (lifetime): 7.9 m/s2、5 Hz - 150 Hz (EN 61373)
- 全部品半田付
- ＊コーティング・オプションがあります。
- 11.安全性および安全規格
- Erroneous behavior of CPU/memory subsystem < 1E-8 / h
- ・Considering hardware failures and worst-case
- SEU environment
- フレーマビリティ
- UL 94V-0
- 12.電磁波
- EN 55011 (radiated emission disturbances - rolling stock)
- EN 61000-6-4 (radiated emission disturbances - signalling equipment)
- EN 61000-4-3 (electromagnetic field immunity)
- EN 61000-4-2 (electrostatic discharge immunity)
- EN 61000-4-8 (power - frequency magnetic field)
- EN 61000-4-9 (pulsed magnetic field)
- 13.BIOS
- MENMON™
- 14.ソフトウェアサポート
- VxWorks®,VxWorks®/Cert
- PikeOS
- 詳しくはお問い合わせ下さい
-
|
 |
| ■CT15 |
|
主な特徴 |
|
| ■B11 |
|
主な特徴 |
|
| ■A21B |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
A21BはFreescale™ PowerPC® QorIQ™ P1013またはP1022(最大1.067GHz)を搭載した6UサイズのVME64規格のシングルボードコンピュータです。
64bit VMEバス マスター/スレーブ機能、M-Module 3スロットを搭載しています。また最大2GB DDR3 SDRAM(ECC機能付）、microSDカードスロット、mSATAディスク・スロット、2xギガビット・イーサネットなどを搭載しています。動作温度は、-40～+85℃（screened)と広範な温度範囲に対応しています。
A21B-PDFカタログ（230KB） |
|
AWA21B-2 140131
|
- 1.VME bus
-
- VME64規格準拠
- Slot-1 オートディテクション
- Master
D08(EO):D16:D32:D64:A16:A24:A32:ADO:BLT:RMW
- Slave
D08(EO):D16:D32:D64:A16:A24:A32:BLT:RMW
- 1MB shared fast SRAM
- DMA
- メールボックス機能
- Interrupter D08(O):I(7-1):ROAK
- Interrupt handler D08(O):IH(7-1)
- Single level 3 fair requester
- Single level 3 arbiter
- バスタイマー
- Location Monitor
- 2.CPU
- Freescale™ QorIQ™ P1022/P1013 デュアル/シングルコア
- 600MHz、800MHz、1.067GHz
- high-performance Power Architecture e500v2 コア
- Double precision floating point support and signal processing engine (SPE)
APU
- 3.Memory
- CPU毎に32KB L1命令キャッシュおよび32KB L1データキャッシュ
- 256KB L2キャッシュ(ECC付)
- 最大2GB SDRAM システムメモリ
- ソルダード
- DDR3 ECC付
- 333MHzメモリバス周波数(667 MT/s, 5.33 GB/s data rate)
- 4.オンボードFlash
- 最大64MB boot/プログラム Flash
- 128KB non-volatile FRAM
- 5.Serial EEPROM
- 4Kbit（工場出荷設定用）
- 6.ストレージ
- microSD™ カードスロット
- オンボード・ダイレクトアクセス
- SDHCコントローラに接続
- mSATA ディスクスロット
- オンボード・ダイレクトアクセス(小型アダプタカード経由)
- SATAチャネル経由
- 7.I/O
- イーサネット
- 2x 10/100/1000Base-T フロント
- RJ45コネクト フロントパネル
- ポート毎に 2x前面LED リンク、アクティビティ
- 1x RS232 UART(COM1)
- RJ45コネクタ フロントパネル
- データレイト 最大 230.4 kbit/s
- 16バイト 送信/受信 バッファ
- ハンドシェイクライン：CTS、RTS
- 8.フロント接続
-
- 2x イーサネット(RJ45)
- 1x RS232 COM(RJ45)
- M-Module フロントI/O
- 9.リアI/O
-
|
- 10.Mezzanine による拡張
- M-Module 3スロット
- M-Module規格準拠
- A08, A24, D16, D32, INTA, INTC,TRIGI, TRIGO
- 11.その他の機能
-
- リアルタイムクロック スーパーキャパシタまたはバッテリ付(オプション)
データ保持期間:最大1週間
- Watchdog
- 電圧モニタ、温度センサ
- リセットボタン、ステータスLED
- 12.電気的特性その他
- 電源電圧/消費電力
- +5V(-3%/+5%), 1.3A typ.
- +3.3V(-3%/+5%), 1A typ.
- ±12V(-5%/+5%) メザニンカードで必要な場合のみ
- MTBF
- 346,417 h @40℃ IEC/TR 62380 (RDF 2000)
- 質量
- 形状
- double Eurocard規格 233.3mm X 160mm
- 13.耐環境性能
- 温度
- オペーレーティング
-40～+85°C (screened)
空冷条件: 1.0m/s以上の空気流量
- 保存
-40～+85°C
- 湿度
- オペーレーティング
結露なし条件にて最大95%
- 保存
結露なし条件にて最大95%
- 高度
- -300m ～ + 3,000m
- 衝撃
- Shock 50m/s2、30ms(EN61373)
- 振動
- function 1m/s2、5Hz-150Hz(EN61373)
- lifetime 7.9m/s2、5Hz-150Hz(EN61373)
- ＊コーティング・オプションがあります。
- 14.安全規格
- フレーマビリティ
- UL 94V-0
- 15.電磁波
- EN 55022 (radio disturbance)
- IEC 61000-4-2 (ESD)
- IEC 61000-4-3 (electromagnetic field immunity)
- IEC 61000-4-4 (burst)
- IEC 61000-4-5 (surge)
- IEC 61000-4-6 (conducted disturbances)
- 16.BIOS
- U-Boot Universal Boot Loader
- 17.ソフトウェアサポート
- Linux
- VxWorks®
- OS-9®(要御要望)
- QNX®（要御要望)
|
|
| ■A21C |
|
主な特徴 |
|
| ■A20 |
|
主な特徴 |
|
| ■A19 |
|
主な特徴 |
|
| ■A17 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
A17はPowerPC® PowerQUICC™ III MPC8548(最大1.5GHz)またはMPC8543(1GHz)等のCPUを搭載した、6U
シングルスロットの2eSST VMEバス マスター・スレーブ機能を備えたシングルボードコンピュータです。
A17-PDFカタログ（232KB） |
|
AWA17-4 140131
|
- 1.VME bus
-
- TSI148コントローラ搭載
- VME64規格準拠
- VME32、VME64、2eVMEおよび2eSST(VITA 1.5)サポート
- Slot-1 オートディテクション
- Master D08 : D16 : D32 : D64 : A16 : A24 : A32 : A64 : BLT : MBLT : RMW
- Slave D08 : D16 : D32 : D64 : A16 : A24 : A32 : A64 : BLT : RMW
- DMA
- メールボックス機能
- バスタイマー
- Location Monitor
- Interrupter D08(O):I(7-1):ROAK
- Interrupt handler D08(O):IH(7-1)
- Single level 3 fair requester
- Single level 3 arbiter
- 2.CPU
- PowerPC® PowerQUICC™ III MPC8548,MPC8548E,MPC8543,MPC8543E
- 800MHzから最大1.5GHz
- e500 PowerPC® core MMU および倍精度スカラー/ベクター フローティングポイントAPU
- Northbridge/Southbrigeを内蔵
- 3.Memory
- CPUに内蔵の2X32KBのL1データ/命令キャッシュ、512KB/256KB L2キャッシュ
- SDRAM システムメモリ最大2GB搭載可
- Soldered
- DDR2 ECC 付または無
- 最大300MHzメモリバス周波数 CPUに依存
- 128KB non-volatile FRAM
- 4.オンボードFlash
- 16Mbit Boot Flash
- 5.Serial EEPROM
- 8Kbit（工場出荷設定用）
- 6.ストレージ
- 4 GB soldered ATA Flash disk (SSD solid state disk)
- FPGAから制御
- 7.I/O
- イーサネット
- 最大4 X 10/100/1000Base-T チャネル
- 2 X RJ45コネクト フロントパネル
- 2 X フロントLED チャネル毎 リンク、アクティビティ
- 2 X リア P0コネクタ経由 ANSI/VITA 31.1-2003規格準拠（オプション）
- 2 X RS232 UART (COM1/2)
- 2 X RJ45コネクタ フロントパネル
- データレート最大115.2kbit/s
- 16バイト 送信/受信バッファ
- ハンドシェイクライン：CTS、RTS
- GPIO
- 31 X GPIO
- FPGAから制御
- PMC1 board-to-board コネクタJ4経由
- 8.フロント接続
- 2 X イーサネット RJ45
- COM1/COM2 RJ45
- XMC/PMC0およびPMC1
- 9.リアI/O
- 2 X 10/100/1000Base-T P0 経由 （オプション)
- メザニンリアI/O：PMC0 P2経由
|
- 10.Mezzanine スロット
- 全2スロット、1スロット PMCまたはXMC用に使用可
- 1 X XMC スロット
- XMC規格 VITA 42.3-2006準拠
- PCI Express® link: one x1 or one x2 or one x4
- 2 X PMC スロット
- PMC規格 IEEE 1386.1準拠
- 最大 64bit/64MHz、3.3V V(I/O)
- PMC I/Oモジュール(PIM)サポート J4経由 VITA 35規格準拠(PMC0)
- 11.その他の機能
- リアルタイムクロック(バッテリーバックアップ付)
- Watchdog タイマー
- 電源監視
- 温度センサ
- 電源LED、3 X ユーザーLED フロントパネル
- リセットボタン(イジェクターハンドル)
- 12.ローカルPCIバス
- 64bit/64MHz、3.3V V(I/O)
- PCI規格 2.2準拠
- 13.電気的特性その他
- 電源電圧/消費電力
- +5V (-3%/+5%), 2.2A （概算)
- +3.3V (-3%/+5%), 1.1A （概算)
- +12V (-5%/+5%), PMC用 12Vが必要な場合
- -12V (-5%/+5%), PMC用 12Vが必要な場合
- MTBF
- 220,017時間 @ 40℃ IEC/TR62380(RDF2000)
- 質量
- 490g (ヒートシンク含む、XMC/PMCモジュール除く)
- 形状 double Eurocard規格 233.3mm X 160mm
- 14.耐環境性能
- 温度
- オペーレーティング
-40～+85°C (screened)
空冷条件: 10m3/h 以上の空気流量
- 保存
-40～+85°C
- 湿度
- オペーレーティング
結露なし条件にて最大95%
- 保存
結露なし条件にて最大95%
- 高度
- -300m ～ + 3,000m
- 衝撃
- Shock 15g,11ms、Bump 10g,16ms
- 振動
- sinusoidal 1g/10..150Hz
- ＊コーティング・オプションがあります。
- 15.安全規格
- フレーマビリティ
- UL 94V-0
- 16.電磁波
- EN 55022 (電磁波耐性)
- IEC1000-4-2 (ESD)
- IEC1000-4-4 (burst)
- 17.BIOS
- MENMON™
- 18.ソフトウェアサポート
- VxWorks®
- Linux
- QNX®（要御要望。現在FPUのサポート無し)
- OS-9®（要御要望)
- 詳しくはお問い合わせ下さい
-
|
|
| ■A15シリーズ A15B/A15C |
|
主な特徴 |
A15B
A15C
写真をクリックすると拡大写真をご覧になれます。 |
A15シリーズはPowerPC(MPC8245)ベースのアービタースロット、スレーブスロット用VME64規格のCPUボードです。1MBのDual
Port SRAMを備え、オンボードのローカルCPUと他のVMEボードとのスレーブアクセスや通信に利用することができます。
オプションの拡張温度対応製品は鉄道、船舶、航空機など過酷な環境が想定されるアプリケーションに最適です。 ２ポートのFastEthernet、４ポートのシリアル、USB、IDE、キーボード＆マウス、CompactFlashインターフェイスを備え、オプションでHDDを基板上に搭載することができます。オンボードで搭載されるFPGAを利用して、ユーザ独自のI/OやCAN busなどの標準I/O機能を追加することができます。
A15シリーズには、A15b、A15c、のバリエーションがあり、各々、PC-MIP、M-Moduleの各規格のI/Oボードを基板上に搭載できます。
A15B-PDFカタログ（267KB）
A15C-PDFカタログ（286KB） |
|
| AWA15-3 140131 |
|
- 1.VME bus
-
- VME64 rev. 3.0準拠
- Slot-1 オートディテクション
- Master D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : ADO : BLT:RMW;
- Slave D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : BLT : RMW;
- 1MB shared fast SRAM
- DMA
- Mailbox
- Interrupter D08(O):I(7-1):ROAK
- Interrupt handler D08(O):IH(7-1)
- Single level 3 fair requester
- Single level 3 arbiter
- Bus timer
- Location Monitor
- パフォーマンス
Coupled read/write D32 non-block 転送レイト 6.5 MB/s
DMA read/write D32 BLT 転送レイト 12.1 MB/s
DMA read/write D64 MBLT 転送レイト 25 MB/s
- 2.CPU
- PowerPC® MPC8245（400MHz）
- Double precision FPU
- 3.Memory
- CPUに内蔵のL1 Cache
- 最大512MB SDRAMシステムメモリ搭載可
- 1 x 144ピン SO-DIMM スロット SDRAM用
- 133MHz memory bus周波数
- 4.オンボードFlash
- 2MB Boot Flash
- オプション 32MB アプリケーション Flash 64bit データバス
- 5.Serial EEPROM
- 4Kbit（工場出荷設定用）
- 6.CompactFlash®
- オンボードIDE経由
- Type I
- True IDE
- 7.ストレージ
- 1ポート ローカルCompactFlash®用
- 1ポート ローカル ハードディスク用
- ドライブはリボンケーブルで接続 または アダプタでダイレクトにマウント
- IDEポートはリアI/O
- 8.I/O
- A15B/A15C共通
- USB
- 1 X USB 1.1 ポート
- J2 コネクタ経由
- OHCP 実装
- データレート 最大 12Mbit/s
- 外部 PHY
- Ethernet
- 2 X 10/100Base-T Ethernet チャネル
- RJ45コネクタ、2 X LED フロントパネル
- PS/2 キーボード/マウス
-
- A15B
- 1 X RS232 UART(COM1)
- RJ45コネクタ フロントパネル
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR
- 16550 準拠
- 1 X UART(COM2)
- I/Oコネクタ経由
- SA-Adapter 10ピンリボンケーブル、I/Oコネクタ経由
- RS232～RS485 絶縁/非絶縁
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:フルサポート SA-Adapterに依存
- 16550 準拠
- 2 X UART(COM3/COM4)
- I/Oコネクタ経由
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:無
- 16550 準拠
-
- A15C
- 2 X RS232 UART(COM1/COM2)
- RJ45コネクタ フロントパネル
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR
- 16550 準拠
- 2 X UART(COM3/COM4)
- I/Oコネクタ経由
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:無
- 16550 準拠
|
- 9.リアI/O
- A15B
- A15C
- IDE (alternatively to onboard connector)
- GPIO (alternatively to onboard connector)
- M-Module 0, 1 and 2
- 10.Mezzanine による拡張
- A15B
- M-Module 3スロット
- M-Module 準拠
- 機能：A08, A24,D16,D32,INTA,INTC
- A15C
- PMC 2スロット
- PMC規格 IEEE 1386.1 準拠
- 最大 64bit/64MHz、3,3V V(I/O)
- PMC I/O module (PIM) support through J4 (slot 0)
- 11.その他の機能
- シリアルRTC（56-byte NVRAM付）
- シリアルWatchdogタイマ
- 温度センサ
- 6 x スイッチ （ユーザー定義可能）
- ユーザーLED（ユーザー定義可能、COM1コネクタ）
- リセットボタン(イジェクターハンドル)
- アボートボタン I/Oコネクタ経由
- JTAG/BDM コネクタ
- 12.ローカルPCIバス
- PCI 規格 2.2 準拠
- 32bit/33MHz, 3.3V V(I/O)
- 13.電気的特性その他
- 電源電圧/消費電力
- +5V (-3%/+5%), 1.3A typ.
- ±12V (使用するMezzanineカードに依存)、tbd.
- MTBF
- 126,000h @ 40°C (derived from MIL-HDBK-217F)
- 形状
- standard double Eurocard、 233.3 mm x 160 mm
- 質量
- A15B: 330g(メザニン、アクセサリ除く)
- A15C: 330g(メザニン、アクセサリ除く)
- 14.耐環境性能
- 温度
- オペーレーティング
A15B 0～+60°C （オプション -25～+85°C）
A15C -25～+85°C (screened）
空冷条件: 10m3/h 以上の空気流量
- 保存
-40～+85°C
- 湿度
- オペーレーティング
結露なし条件にて最大95%
- 保存
結露なし条件にて最大95%
- 高度
- -300m ～ + 3,000m
- 衝撃
- Shock 15g,11ms、Bump 10g,16ms
- 振動
- sinusoidal 2g,10..150Hz
- ＊コーティング・オプションがあります。
- 15.安全規格
- フレーマビリティ
- UL 94V-0
- 16.電磁波
- EN 55022 (電磁波耐性)
- IEC1000-4-2 (ESD)
- IEC1000-4-4 (burst)
- 17.BIOS
- MENMON™
- 18.ソフトウェアサポート
- Linux
- VxWorks®
- QNX®
- OS-9®
|
|
| ■A14C |
|
主な特徴 |
A14C
写真をクリックすると拡大写真をご覧になれます。
|
|
A14CはPowerPC MPC8540(PowerQUICC™ III)ベースの、１スロット６UタイプのVME規格CPUボードです。VME64規格に準拠しており、マスター・スレーブとして使用できます。１MBの共有SRAMを搭載しており、他のVMEマスターとの間でのデータの共有が可能です。またFPGAを搭載しており、機能拡張も可能です。
２ポートの10/100/1000Base-T, １ポートの10/100Base-T Ethernet、シリアルをはじめ、PMCスロットを２つ備えております。また、オンボードで搭載されるFPGAを利用して、ユーザ独自のI/OやCAN
busなどの標準I/O機能を追加することができます。
A14C-PDFカタログ（266KB)
|
|
|
| AWA14C-4 140131 |
|
- 1.VME bus
-
- VME64準拠
- Slot-1 オートディテクション
- Master D08(EO) : D16 : D32 : D64 : A16 : A24 : A32:ADO : BLT : RMW
- Slave D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : BLT : RMW
- 1MB Shared Fast SRAM
- DMA
- Mailbox functionality
- Interrupter D08(O):I(7-1):ROAK
- Interrupt handler D08(O):IH(7-1)
- Snigle level 3 fair requester
- Snigle level 3 arbiterr
- Bus timer
- Location Monitor
- パフォーマンス
Coupled read/write D32 non-block 転送レイト 6.5 MB/s
DMA read/write D32 BLT 転送レイト 12.1 MB/s
DMA read/write D64 MBLT 転送レイト 25 MB/s
- 2.CPU
- PowerPC®
- MPC8540 PowerQUICC™ III
- 800MHz (666～833MHz オプション)
- e500 PowerPC®コア SPE APU、 MMU付
- ノースブリッジ/サウスブリッジ内蔵
- メモリ・ハイバンド幅
- 3.Memory
- MPC8540に2X32KB データ/命令L1 Cache内蔵
- MPC8540に256KB L2 Cache/SRAM 内蔵
- 最大2GB SDRAM システムメモリ搭載可
- SO-DIMM スロット SDRSMモジュール用
- DDR2100 EEC付/無
- 133MHz memory bus周波数
- 追加SDRAM 最大16MB (FPGAから制御)
- 4.オンボードFlash
- ソルダードNAND FLASH 最大１GB搭載可能 (FPGAから制御)
- 8MB Boot Flash
- 32KB non-volatile FRAM
- 5.Serial EEPROM
- 4Kbit（工場出荷設定用）
- 6.ストレージ
- 1ポート ハードディスク用
- ドライブはリボンケーブルで接続 または アダプタでダイレクトにマウント
- PIOモード0をポート
- ソルダードNAND FLASH 最大１GB搭載可能 (FPGAから制御)
- 7.I/O
- Ethernet
- 2 X 10/100/1000Base-T Ethernet チャネル
- 1 X 10/100Base-T Ethernet チャネル
- 3 X RJ45コネクタ フロントパネル
- 2 X LED LANリンク、アクティビティ
- 1 X RS232 UART(COM1)
- RJ45コネクタ フロントパネル
- データレート 最大 115.2kbit/s
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS
- 1 X LVTTL UART(COM10)
- FPGAから制御
- リアI/O経由
- データレート 最大 115.2kbit/s
- 60バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR; RI
- 4 X UART(COM20～23)
- SA-Adapter 10ピンリボンケーブル、I/Oコネクタ経由
- RS232～RS485 絶縁/非絶縁
- データレート 最大 115.2kbit/s
- 128バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR; RI
- GPIO
- 39 GPIO ライン
- FPGAから制御
- リアI/O経由
|
- 8.フロント接続
- 3 X イーサネット RJ45
- COM1 RJ45
- COM20～COM23 (オプション)
- PMC0および1
- 9.リアI/O
- COM10
- GPIO
- メザニンリアI/O：PMC0
- 10.FPGA
- Altera® Cyclone® EP1C12
- 12,060 logic elements
- 239,616 total RAM bits
- 11.Mezzanineスロット
- PMC規格 IEEE 1386.1準拠 2スロット
- 最大 64bit/64MHz、3.3V V(I/O)
- PMC I/O モジュール(PIM) J4からサポート
-
- 12.その他の機能
- リアルタイムクロック ゴールドキャップ付
- 電源監視、ウォッチドッグ
- リセットボタン、GPIOから制御、イジェクターハンドルに付属
- 13.ローカルPCIバス
- PCI 規格 2.2 準拠
- 32bit/33MHz, 3.3V V(I/O)
- 14.電気的特性その他
- 電源電圧/消費電力
- +5V (-3%/+5%), 3A （Typical)
- +12V (-5%/+5%), PMC用 12Vが必要な場合
- -12V (-5%/+5%), PMC用 12Vが必要な場合
- MTBF
- 92,800h @ 40°C (derived from MIL-HDBK-217F)
- 形状
- standard double Eurocard、 233.3 mm x 160 mm
- 質量
- 15.耐環境性能
- 温度
- オペーレーティング
0～+60°C
空冷条件: 10m3/h 以上の空気流量
- 保存
-40～+85°C
- 湿度
- オペーレーティング
結露なし条件にて最大95%
- 保存
結露なし条件にて最大95%
- 高度
- 衝撃
- Shock 15g/11ms、Bump 10g/16ms
- 振動
- ＊コーティング・オプションがあります。
- 16安全規格
- フレーマビリティ
- UL 94V-0
- 17.電磁波
- EN 55022 (電磁波耐性)
- IEC1000-4-2 (ESD)
- IEC1000-4-4 (burst)
- 18.BIOS
- MENMON™
- 19.ソフトウェアサポート
- VxWorks®
- Linux(ELinOS®)
- QNX®
|
|
|
| ■A12B |
|
主な特徴 |
A12B
写真をクリックすると拡大写真をご覧になれます。
|
A12Bは、PowerPC MPC8245搭載の6U-1スロットサイズのVMEbus規格のCPUボードです。VMEbusのマスター・スレーブとして、或いはスタンドアローンボードとして使用できます。A12Bは、最大１MBのデュアルポートSRAMを搭載し、VMEbusマスターと双方向での通信が可能です。
A12B-PDFカタログ（239KB）
|
|
| AWA12B-2 140131 |
|
- 1.VME bus
-
- Slot-1 オートデテクション
- Master D08(EO):D16:A24:A16; 最大転送速度 7MB/s
- Slave D08(EO):D16:A24:BLT; 最大転送速度 15MB/s
- 最大1MB のshared fast SRAM
- Interrupter D08(O):I(7-1):ROAK
- Interrupt handler D08(O):IH(7-1)
- Single level 3 fair requester
- Single level 3 arbiter
- Bus timer
- 2.CPU
- PowerPC®
- MPC8245
- 300MHz
- Double precision FPU
- 3.メモリ
- MPC8245にL1 Cache内蔵
- 最大512MB SDRAM システムメモリ
- 1 X 144ピン SO-DIMM スロット SDRAMモジュール用
- 100MHz メモリバス周波数
- 4.オンボードFlash
- 2MBit Flash
- 5.Serial EEPROM
- 2KB （工場出荷設定用）
- 6.CompactFlash™カードインタフェース
- オンボードIDE経由
- Type I
- True IDE
- 7.ストレージ
- 1ポート ローカルCompactFlash™用
- 1ポート ローカルハードディスク用
- ドライブはリボンケーブルで接続 または アダプタでダイレクトにマウント
- 8.I/O
- USB
- 1 X USB 1.1ポート
- I/Oコネクタ経由
- 外部 PHY
- データレイト 最大12Mbit/s
- Ethernet
- 2 X 10/100Base-T Ethernet チャネル
- RJ45コネクタ フロントパネル、2 X LED
- 1 X RS232 UART(COM1)
- RJ45コネクタ フロントパネル
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR
- 1 X UART(COM2)
- I/Oコネクタ経由
- SA-Adapter 10ピンリボンケーブル、I/Oコネクタ経由
- RS232～RS485 絶縁/非絶縁
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:CTS, RTS; DCD, DSR, DTR; RI
- 2 X UART(COM3/COM4)
- SA-Adapter 10ピンリボンケーブル、I/Oコネクタ経由
- RS232～RS485 絶縁/非絶縁
- 16バイト 送信/受診 バッファ
- ハンドシェイクライン:無
- PS/2 キーボード/マウス
|
- 9.Mezzaninスロット
- 3 X M-Module
- M-Module規格準拠
- D16, D32, A08, A24, INTA, INTC
- 10.その他の機能
- リアルタイムクロック （56-byte NVRAM内蔵）
- シリアルハードウェアウォッチドッグ
- 温度センサー
- ユーザLED
- ユーザセッティング スイッチ
- 11.ローカルPCIバス
- PCI 規格 2.2 準拠
- 32bit/33MHz, 3.3V V(I/O)
- 12.電気的特性その他
- 電源電圧/消費電力
- +5V (-3%/+5%), 1.65A （Typical）
- ±12V(-5%/+5%) (メザニンカード用） tbd
- MTBF
- 63,000h @ 50°C (derived from MIL-HDBK-217F)
- 形状
- standard double Eurocard、 233.3 mm x 160 mm
- 質量
- 13.耐環境性能
- 温度
- オペーレーティング
0～+60℃ または -40～+85℃(screened)
空冷条件: 10m3/h 以上の空気流量
- 保存
-40～+85°C
- 湿度
- オペーレーティング
結露なし条件にて最大95%
- 保存
結露なし条件にて最大95%
- 高度
- 衝撃
- Shock 15g、11ms、Bump 10g、16ms
- 振動
- ＊コーティング・オプションがあります。
- 14.安全規格
- フレーマビリティ
- UL 94V-0
- 15.電磁波
- EN 55022(電磁波耐性)
- IEC1000-4-2 (ESD)
- IEC1000-4-4 (burst)
- 16.BIOS
- MENMON™
- 17.ソフトウェアサポート
- Linux
- VxWorks®
- QNX®
- OS-9®
|
|
|  | |
