EMBEDDED PLANET
Product infomation EMBEDDED PLANET社製品
  EP1020xS EP1020xSはCPUにFreescale QorIQ P1020/P1011/ P1012/ P1021(最大800MHz)を採用したファンレス・クレジットカードサイズ(8.89cm X 5.59cm X 3.81cm ,3.5" X 2.2" X 1.5")の超小型CPUボードです。DDR3 SDRAM 最大256MB、FLASH最大128MB（+512MB NAND FLASH I/Oボード上）、2x Gigabitポート(I/Oボード経由）、1x RS-232シリアルポート、12x RS-232シリアルポート（I/Oボード経由）、USB 2.0 ホスト/デバイスポート(I/Oボード経由）などを搭載しています。
  EP2020xS EP2020xSはCPUにFreescale QorIQ P2020/P2010(最大1.2GHz)を採用したファンレス・クレジットカードサイズ(8.89cm X 5.59cm X 3.81cm ,3.5" X 2.2" X 1.5")の超小型CPUボードです。DDR3 SDRAM 最大256MB、FLASH最大128MB（+512MB NAND FLASH I/Oボード上）、2x Gigabitポート(I/Oボード経由）、1x RS-232シリアルポート、12x RS-232シリアルポート（I/Oボード経由）、USB 2.0 ホスト/デバイスポート(I/Oボード経由）などを搭載しています。
  EP8343M EP8343MはCPUにFreescaleのPowerQUICC II Pro MPC8343E(最大400MHz)を採用したPMCカードです。DDR SDRAM 最大256MB、FLASH最大256MB、NVRAM最大1MB、2x 10/100/1000BaseT Ethernetポート、1x RS-232シリアルポートなどを搭載しています。
  EP85xxMシリーズ EP85xxMシリーズはCPUにFreescaleのPowerQUICC III MPC8540/8541E/8555E/8560を採用したPMCフォームファクタの超小型CPUボードです。
  EP88xC EP88xCはCPUにFreescaleのPowerQUICC I MPC885/880(最大133MHz)を採用したPC104フォームファクタの超小型CPUボードです。
  EP88xS EP88SCはCPUにFreescaleのPowerQUICC I MPC885/880(最大133MHz)を採用したクレジットカードサイズの超小型CPUボードです。
  EP8xxCシリーズ EP8xxCシリーズはCPUにFreescaleのPowerQUICC I MPC855/857/859/860/862/866を採用した超小型CPUボードです。
  EP8xxCEシリーズ EP8xxCEシリーズはCPUにFreescaleのPowerQUICC I MPC823/850/855/860を採用したクレジットカードサイズの超小型CPUボードです。
  EP8260Cシリーズ EP8260 シリーズはCPUにFreescaleのPowerQUICC II MPC8260/8255 (最大300MHz)を採用したPC104フォームファクタ(90mm x 96mm)の超小型CPUボードです。基板上のコネクタからCPUバス信号とペリフェラル通信プロセッサ（CPM)信号が取り出せます。
  Planet Development Kit Planet Development Kit シリーズはEP823/405PCシリーズにグラフィクスカードを拡張し、LCDディスプレイと組み合わせた評価・開発用プラットフォームです。
  AdvancedTCA/AMC製品 Advanced Mezzanine Card(AMC)
  Advanced TCA Advanced TCA(Advanced Telecom Computing Architecture)規格
  Advanced Mezzanine Card Advanced Mezzanine Card(AMC)規格
  EP3041A EP3041Aは、Freescale QorIQ P3041 quad core e500mc PowerPC(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。最大4GB DDR3(ECC付)、4x GbE、SATA、1x RS-232などを搭載しています。
  EP4080A EP4080Aは、Freescale QorIQ P4080 8 core PowerPC(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。最大8GB DDR3(ECC付)、4x GbE、1x RS-232などを搭載しています。
  EP5020A EP3041Aは、64bit Freescale QorIQ P5010/P5020 Single/Dual core PowerPC(最大2.0GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。最大8GB DDR3(ECC付)、4x GbE、SATA、1x RS-232などを搭載しています。
  EP8360A EP8360Aは、CPUに低消費電力、高パフォーマンスのFreescale PowerQUICC II　Pro MPC8360E(最大667MHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。
  EP8572A EP8572Aは、CPUに高パフォーマンスのFreescaleデュアルコア PowerQUICC III MPC8572E(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。
  EP8548A EP8548AはFreescale MPC8548A プロセッサを搭載したAMCプロセッサボードです。
  EP8641A EP8641AはFreescale MPC8641D(dual-core PowerPC)プロセッサを搭載したAMCプロセッサボードです。


  ■EP1020xS 主な特徴
EP1020xS EP1020xSはCPUにFreescale QorIQ P1020/P1011/ P1012/ P1021(最大800MHz)を採用したファンレス・クレジットカードサイズ(8.89cm X 5.59cm X 3.81cm ,3.5" X 2.2" X 1.5")の超小型CPUボードです。
DDR3 SDRAM 最大256MB、FLASH最大128MB（+512MB NAND FLASH I/Oボード上）、2x Gigabitポート(I/Oボード経由）、1x RS-232シリアルポート、12x RS-232シリアルポート（I/Oボード経由）、USB 2.0 ホスト/デバイスポート(I/Oボード経由）などを搭載しています。

PDFPDFカタログ（535KB）
見積り依頼
AWEP1020xS-1 120928
  • プロセッサ
    Freescale QorIQ P1020/P1011/ P1012/ P1021
    最大クロック周波数 800MHz
  • メモリ
    最大 256MB DDR3 SDRAM
  • Flash メモリ
    最大 128B
    + 512MB NAND Flash I/Oボード上
  • Ethernet
    2 X Gigabit　ポート　I/Oボード経由
  • シリアルポート
    １ X RS232
    12 X RS232　I/Oボード経由
  • USB 2.0
    ホストおよびデバイスポート　I/Oボード経由
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM、バッテリバックアップRTC
  • フォームファクタ
    ファンレス・クレジットカードサイズ
    88.90 X 55.88 X 38.10(H) mm　 (3.5 X 2.2 X 1.5H インチ)
  • デバック機能
    JTAG
  • ソフトウエア
    U-Boot ブートローダー
    Linux, VxWorks, Green Hills INTEGRITY BSPs
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP2020xS 主な特徴
EP2020xS EP2020xSはCPUにFreescale QorIQ P2020/P2010(最大1.2GHz)を採用したファンレス・クレジットカードサイズ(8.89cm X 5.59cm X 3.81cm ,3.5" X 2.2" X 1.5")の超小型CPUボードです。
DDR3 SDRAM 最大256MB、FLASH最大128MB（+512MB NAND FLASH I/Oボード上）、2x Gigabitポート(I/Oボード経由）、1x RS-232シリアルポート、12x RS-232シリアルポート（I/Oボード経由）、USB 2.0 ホスト/デバイスポート(I/Oボード経由）などを搭載しています。

PDFPDFカタログ（530KB）
見積り依頼
AWEP2020xS-1 120928
  • プロセッサ
    Freescale QorIQ P2020/P2010
    最大クロック周波数 1.2GMHz
  • メモリ
    最大 256MB DDR3 SDRAM
  • Flash メモリ
    最大 128B
    + 512MB NAND Flash I/Oボード上
  • Ethernet
    2 X Gigabit　ポート　I/Oボード経由
  • シリアルポート
    １ X RS232
    12 X RS232　I/Oボード経由
  • USB 2.0
    ホストおよびデバイスポート　I/Oボード経由
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM、バッテリバックアップRTC
  • フォームファクタ
    ファンレス・クレジットカードサイズ
    88.90 X 55.88 X 38.10(H) mm　 (3.5 X 2.2 X 1.5H インチ)
  • デバック機能
    JTAG
  • ソフトウエア
    U-Boot ブートローダー
    Linux, VxWorks, Green Hills INTEGRITY BSPs
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8343M 主な特徴
EP8343M EP8343MはCPUにFreescaleのPowerQUICC II Pro MPC8343E(最大400MHz)を採用したPMCカードです。
DDR SDRAM 最大256MB、FLASH最大256MB、NVRAM最大1MB、2x 10/100/1000BaseT Ethernetポート、1x RS-232シリアルポートなどを搭載しています。

PDFPDFカタログ（177KB）
見積り依頼
AWEP8343M-2 120928
  • プロセッサ
    Freescale PowerQUICC II Pro  MPC8343E
    最大クロック周波数 400MHz
  • メモリ
    最大 256MB DDR SDRAM
  • Flash メモリ
    最大 256B
  • NVRAM
    最大 1MB
  • Ethernet
    2 X 10/100/1000Base-T
  • シリアルポート
    １ X RS232
  • 拡張
    PCI 2,2 バス （PrPMCコネクタ経由）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM,RTC,温度センサ
  • 電源
    5.25 - 3.0 DCV
  • フォームファクタ
    PrPMC/PT0MC (PICMG 2.15, Configuration 0)
  • デバック機能
    COP/JTAG
  • EMC
    EN 55022 Class A, FCC Class A
  • ソフトウエア
    Linux、VxWorks board support packages
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP85xxMシリーズ 主な特徴
EP85xxM EP85xxMシリーズはCPUにFreescaleのPowerQUICC III MPC8540/8541E/8555E/8560を採用したPMCフォームファクタの超小型CPUボードです。


PDFPDFカタログ（185KB）
見積り依頼
AWEP85xxM-2 120928
  • プロセッサ
    Freescale PowerQUICC III
       MPC8540,8541E,8555E,8560
    最大クロック周波数 833MHz
  • メモリ
    最大 512MB DDR
  • Flash メモリ
    最大 256B
  • NVRAM
    最大 8Mbit
  • Ethernet
    2 X 10/100/1000Base-T フロンパネル RJ45コネクタ
  • シリアルポート
    １ X RS232 フロンパネル
  • 拡張
    PCI-Xバス　（PMCコネクタ経由）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM,RTC,温度センサ
  • 電源
    DC 5.0V
  • 動作温度
    0〜70℃
    拡張版-40〜85℃
  • フォームファクタ
    PrPMC/PT7MC (PICMG 2.15,Configuration 7)
  • デバック機能
    COP/JTAG
  • EMC
    EN 55022 Class A, FCC Class A
  • ソフトウエア
    Linux、VxWorks board support packages
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP88xC 主な特徴
EP88xC EP88xCはCPUにFreescaleのPowerQUICC I MPC885/880(最大133MHz)を採用したPC104フォームファクタの超小型CPUボードです。


PDFPDFカタログ（219KB）
見積り依頼
AWEP88xC-1 120928
  • プロセッサ
    Freescale PowerQUICC I
       MPC885,880
       最大133MHz
  • メモリ
    最大 SDRAM 128MB
  • Flash メモリ
    最大 64MB
  • NVRAM
    最大 512KB
  • Ethernet
    2 X 10/100
  • シリアルポート
    2 X RS232
  • 拡張
    RPXバス　（プロセッサ信号に直接アクセス）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM、RTC、温度センサ
  • 電源
    DC 3〜5.25V (単一電源）
  • フォームファクタ
    PC104 (90X96mm)
  • デバック機能
    COP/JTAG
  • EMC
    EN 55022 Class A, FCC Class A
  • ソフトウエア
    PlanetCore firmware
    　ブートローダ、フラッシュバナー、ダイアグを含
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP88xS 主な特徴
EP88xS EP88xSはCPUにFreescaleのPowerQUICC I MPC885/880(最大133MHz)を採用したクレジットカードサイズの超小型CPUボードです。



PDFPDFカタログ（177KB）
見積り依頼
AWEP88xS-1 120928
  • プロセッサ
    Freescale PowerQUICC I
       MPC885,880
       最大133MHz
  • メモリ
    最大 SDRAM 64MB
  • Flash メモリ
    最大 32MB
  • Ethernet
    10/100　RJ45または拡張バス経由
  • シリアルポート
    RS232　ピンヘッダまたは拡張バス経由
  • 拡張
    EBCバス　（プロセッサ信号に直接アクセス）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM　最大8KB コフィグレーションデータ用
  • 電源
    DC 3.3V (単一電源）
  • フォームファクタ
    クレジットカードサイズ
    90.2 X 67.8mm (3.55 X 2.67インチ)
  • デバック機能
    JTAG
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8xxCシリーズ 主な特徴
EP8xxC EP8xxCシリーズはCPUにFreescaleのPowerQUICC I MPC855/857/859/860/862/866を採用した超小型CPUボードです。


PDFPDFカタログ（248KB）
見積り依頼
AWEP8xxC-2 120928
  • プロセッサ
    Freescale PowerQUICC I
       MPC855,857,859,860,862,866
  • メモリ
    最大 SDRAM 128MB
  • Flash メモリ
    最大 64B
  • NVRAM
    最大 512KB RTC付
  • Ethernet
    1 X 10/100, 1 x 10
  • シリアルポート
    2 X RS232
  • 拡張
    RPXバス　（プロセッサ信号に直接アクセス）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM,温度センサ
  • 電源
    DC 3〜5.25V (単一電源）
  • 動作温度
    0〜70℃
    拡張版-40〜85℃
  • フォームファクタ
    90.17 X 95.885 mm (3,775 x 3.55 インチ)
  • デバック機能
    JTAG
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8xxCEシリーズ 主な特徴
EP8xxCE EP8xxCEシリーズはCPUにFreescaleのPowerQUICC I MPC823/850/855/860を採用したクレジットカードサイズの超小型CPUボードです。


PDFPDFカタログ（221KB）
見積り依頼
AWEP8xxCE-1 120928
  • プロセッサ
    Freescale PowerQUICC I
       MPC823,850,855,860
  • メモリ
    最大 RAM 128MB
  • Flash メモリ
    最大 16B
  • Ethernet
    1 x 10
  • シリアルポート
    1 X RS232
  • 拡張
    PCMCIA Type I,II,IIIソケット
    RPXバス　（プロセッサ信号に直接アクセス）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM,温度センサ
  • 電源
    DC 3〜5.25V (単一電源）
  • フォームファクタ
    クレジットカードサイズ　54 X 95.6 mm
  • デバック機能
    JTAG
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8260C 主な特徴
EP8260C
  • プロセッサ
    Freescale PowerQUICC II MPC8260,8255
    最大クロック周波数 300MHz
  • メモリ
    メインSDRAM 最大256MB
    ローカルバスSDRAM 最大128MB
  • Flash メモリ
    最大 32B
  • NVRAM
    最大 512KB RTC付
  • Ethernet
    1 X 10/100 Ethernetポート
  • シリアルポート
    1 X RS232
  • 拡張
    EP S バス　（プロセッサ信号に直接アクセス）
  • I2C(Inter-Integrated Circuit)デバイス
    EEPROM,温度センサ
  • 電源
    DC 5V (単一電源）
  • 動作温度
    0〜70℃
  • フォームファクタ
    PC104 (90X96mm)
  • デバック機能
    JTAG/COP
  • ソフトウエア
    PlanetCore firmware
    　ブートローダ、フラッシュバナー、ダイアグを含
EP8260 シリーズはCPUにFreescaleのPowerQUICC II MPC8260/8255 (最大300MHz)を採用したPC104フォームファクタ(90mm x 96mm)の超小型CPUボードです。基板上のコネクタからCPUバス信号とペリフェラル通信プロセッサ（CPM)信号が取り出せます。
PDF PDFカタログ（250KB）
見積り依頼
AWEP8260C-1 120928
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■Planet Development Kit 種類と特徴
Planet Development Kit Planet Development Kit シリーズはEP823/405PCシリーズにグラフィクスカードを拡張し、LCDディスプレイと組み合わせた評価・開発用プラットフォームです。

見積り依頼
<VIP Planet> および <INTEGRITY Planet>
  • プロセッサボード
     EP823（TypeH)
MotorolaMPC823E 66MHz
SDARAM 64MBytes
FlashROM 16Mbytes
NVRAM/RTC 128KBytes,NA/RTC
Ethernet(10BaseT) RJ45x1
モニタシリアル 3wirex1
PCMCIA TypeI,II,IIIx1(TypeHボードのみ）
USB Aコネクタ(TypeHボードのみ）
  • グラフィクスボード
     EP-HIOX
LCD,タッチスクリーン,オーディオ機能
  • ソフトウェア・サポート
     モニタROM 独自（Planet Core)
OS
VIPPlanet Linux（LCD表示ドライバ入りのBSP有り）
INTEGRITYPlanetINTEGRITYOS(LCD表示ドライバ入りのBSP)
<ICE Planet>
  • プロセッサボード
     EP405PC
IBMPPC405GP 200MHz
SDARAM 64MBytes
FlashROM 16Mbytes
NVRAM/RTC 32KBytes,NA/RTC
Ethernet(100BaseT) RJ45x1
モニタシリアル ×1
USB ×2
  • グラフィクスボード
     Sensoray322
LCD,タッチスクリーン機能
  • ソフトウェア・サポート
     モニタROM 独自（PlanetCore)
OS Linux(LCD表示ドライバ入りのBSP有り）
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■Advanced TCA
AdvancedTCAの特徴

Advanced Telecommunications Computing Architecture(Advanced TCA)は、
PCI Industrial Computers Manufactures Group(PICMG)によって標準化されたCompactPCI規格を元に、
より高性能なCPU、ネットワーク通信、データコミュニケーションを、コンポーネントベースのオープン・アーキテクチャで
構築するために、業界標準規格として2002年12月にPICMG3.xとして策定されました。

Advanced TCAは、
基本仕様とファブリックの仕様が分離され、
PICMG3.0（ファブリックに依存しない機械的、熱管理、配電、システム管理などのコア部分を定義）、
PICMG3.1（Ethernet、Fibre Channelファブリックを定義） 、
PICMG3.2（ＩnfiniBandファブリックを定義）、
PICMG3.3（StarFabric、Advanced Sitchingファブリックを定義）、
PICMG3.4（PCI Express、Advanced Switchingファブリックを定義）から構成されています。
　　　　　　　　　　　　　　　　　　
TOP

  ■Advanced Mezzanine Card
AMCの特徴

AdvancedMC規格は、AdvancedTCA規格シリーズで定められた番号付け様式に従い、
フォームファクタ、コネクタ、電源や熱といった特性をはじめ、マネジメント、クロックやベース・ファブリックを定義した
AMC.0(Advanced Mezzanine Card Base Specification)と
補助規格
AMC.1(PCI Express and Advanced Switchingファブリックを定義)、
AMC.2(Gigabit Ethernet/10 Gigabit XAUI Ethernetファブリックを定義)、
AMC.3(Storageを定義)、
AMC.4(Serial RapidIOファブリックを定義)から構成されています。　　　　　　
TOP

  ■EP3041A 主な特徴
EP3041A EP3041Aは、Freescale QorIQ P3041 quad core e500mc PowerPC(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。
最大4GB DDR3(ECC付)、4x GbE、SATA、1x RS-232などを搭載しています。



PDFPDFカタログ（155KB）
見積り依頼
AWEP3041A-1 120529
  • プロセッサ
    Freescale QorIQ P3041 Quad core e500mc PowerPC
    最大クロック周波数 1.5GHz
  • メモリ
    最大4GB DDR3(ECC付)
  • Flash
    最大128MB NOR Flash
    最大1GB NAND Flash
  • Ethernet
    最大4x GbE ポート　フロンパネルまたはAMCチャネル0/1
  • シリアルポート
    １x RS-232 フロンパネル
  • フロントパネル
    2x GbE、1x RS-232
  • SATA
    SATA V2.0 1.5および3.0Gbps
  • AMCファブリック
    18 SerDes lanes、16 オンボードで使用
    PCIe V2.0 最大5Gbps
    SRIO V1.3 最大5Gbps
    RMan(RapidIO message manager) Type5-6、
    　Type8-11サポート
    XAUI 10Gbps Ethernet controller 1ポート
    SGMII、Ethernet Controller(5x 1Gpsまたは4x 2.5Gbps)
  • 電源
    AMCコネクタAMC.0または電源コネクタ
  • フォームファクタ
    シングル幅、フルハイト/ミッドハイト AMC.0
  • デバック機能
    JTAG/COP オンボードコネクタ
  • ソフトウエアサポート
    U-Bootブートローダ、Linux、INTEGRITY、VxWork BSP
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP4080A 主な特徴
EP4080A EP4080Aは、Freescale QorIQ P4080 8 core PowerPC(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。
最大8GB DDR3(ECC付)、4x GbE、1x RS-232などを搭載しています。



PDFPDFカタログ（226KB）
見積り依頼
AWEP4080A-1 120529
  • プロセッサ
    Freescale QorIQ P3041 8 core PowerPC
    最大クロック周波数 1.5GHz
  • メモリ
    最大8GB DDR3(ECC付)
  • Flash
    最大128MB NOR Flash
    最大1GB NAND Flash
  • Ethernet
    4x GbE ポート　フロンパネルまたはAMCチャネル0/1
  • シリアルポート
    １x RS-232 フロンパネル
  • フロントパネル
    2x GbE、1x RS-232
  • AMCファブリック
    2x GbE AMC チャネル0/1 Serial RapidIO用プション
    Gen 2 PCI Express
    10G Ethernet XAUI
  • 電源
    AMCコネクタAMC.0または電源コネクタ
  • フォームファクタ
    シングル幅、フルハイト/ミッドハイト AMC.0
  • デバック機能
    JTAG/COP オンボードコネクタ
  • ソフトウエアサポート
    U-Bootブートローダ、Linux、INTEGRITY、VxWork BSP
写真をクリックすると拡大写真をご覧になれます。 TOP

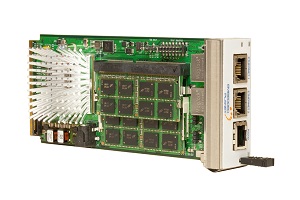

  ■EP5020A 主な特徴
EP5020A EP3041Aは、64bit Freescale QorIQ P5010/P5020 Single/Dual core PowerPC(最大2.0GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。
最大8GB DDR3(ECC付)、4x GbE、SATA、1x RS-232などを搭載しています。



PDFPDFカタログ（152KB）
見積り依頼
AWEP5020A-1 120529
  • プロセッサ
    64bit Freescale QorIQ P5010/P5020 Single/Dual core PowerPC
    最大クロック周波数 2.0GHz
  • メモリ
    最大8GB DDR3(ECC付)
  • Flash
    最大128MB NOR Flash
    最大1GB NAND Flash
  • Ethernet
    最大4x GbE ポート　フロンパネルまたはAMCチャネル0/1
  • シリアルポート
    １x RS-232 フロンパネル
  • フロントパネル
    2x GbE、1x RS-232
  • SATA
    SATA V2.0 1.5および3.0Gbps
  • AMCファブリック
    18 SerDes lanes、16 オンボードで使用
    PCIe V2.0 最大5Gbps
    SRIO V1.3 最大5Gbps
    RMan(RapidIO message manager) Type5-6、
    　Type8-11サポート
    XAUI 10Gbps Ethernet controller 1ポート
    SGMII、Ethernet Controller(5x 1Gpsまたは4x 2.5Gbps)
  • 電源
    AMCコネクタAMC.0または電源コネクタ
  • フォームファクタ
    シングル幅、フルハイト/ミッドハイト AMC.0
  • デバック機能
    JTAG/COP オンボードコネクタ
  • ソフトウエアサポート
    U-Bootブートローダ、Linux、INTEGRITY、VxWork BSP
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8360A 主な特徴
EP8360A EP8360Aは、CPUに低消費電力、高パフォーマンスのFreescale PowerQUICC II　Pro MPC8360E(最大667MHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。



PDFPDFカタログ（200KB）
見積り依頼
AWEP8360A-1 090512
  • プロセッサ
    Freescale PowerQUICC II Pro  MPC8360E
    最大クロック周波数 667MHz
  • メモリ
    512MB DDR2
  • Ethernet
    1 X 10/100/1000 フロンパネル、2 X 10/100/1000　AMCコネクタ経由
  • シリアルポート
    １ X RS232 フロンパネル（モニタポート用）
  • オプティカル
    1 OC-12 または 2-OC3 トランシーバ（フロントパネルSFP）
  • T1/E1
    8 X T1/E1 トランシーバポート（ドーターボード）
  • 拡張
    QUICCEngine expansionコネクタ(カスタムドーターボード）
  • 電源
    AMCコネクタAMC.0または電源コネクタ
  • 動作温度
    0〜70℃
  • フォームファクタ
    シングル幅、フルハイト AMC.0
  • デバック機能
    COP/JTAG
  • ソフトウエアサポート
    U-Bootブートローダ、Linux BSP（提供中）
    VxWorkx、Green Hills BSP（お問い合わせください）
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8572A 主な特徴
EP8572A EP8572Aは、CPUに高パフォーマンスのFreescaleデュアルコアPowerQUICC III MPC8572E(最大1.5GHz)を採用したシングル幅、フルハイトのAMCプロセッサボードです。



PDFPDFカタログ（131KB）
見積り依頼
AWEP8572A-2 090605
  • プロセッサ
    Freescale デュアルコア PowerQUICC III MPC8572E
    最大クロック周波数 1.5GHz
  • メモリ
    最大4GB DDR2
    最大256MB NOR flash、最大4GB NAND flash
  • Ethernet
    2 X Gigabit Ethernetフロンパネル、2 X Gigabit EthernetAMCコネクタ経由
  • シリアルポート
    １ X RS232 フロンパネル（モニタポート用）
  • 電源
    AMCコネクタAMC.0または電源コネクタ
  • フォームファクタ
    シングル幅、フルハイト AMC.0
  • デバック機能
    JTAG/COP
  • ソフトウエアサポート
    U-Bootブートローダ、Linux INTEGRITY VxWorkx BSP
写真をクリックすると拡大写真をご覧になれます。 TOP

  ■EP8548A 主な特徴
EP8548A ●プロセッサ
　　Freesacle PowerQUICC III MPC8548 (up to 1.33GHz)
●メモリ DDR2 Single-SODIMM-slot
●Ethernet　
　　フロント側　x2 Gigabit-Ethernetポート
　　AMCコネクタ　x2 Gigabit-Ethernet
●SRIO　AMC.4準拠　x1/x4
●シリアルポート RS-232　１ポート　フロント側
●電源給電方式　AMC コネクタまたはBarrel コネクタ
●ボード外形 Single-Width、 Full-Hight AMC.0規格準拠
●デバッグ機能　オンボード・コネクタまたはAMCコネクタを経由したJTAG/COP信号

PDFEP8548A PDF(K)

見積り依頼
　　　　　　　　　　　　　　　　　　　　　AWEP8548A-1 070413
TOP

  ■EP8641A 主な特徴
EP8641A ●プロセッサ　 Freesacle MPC8641D (up to 1.5GHz)
●メモリ 最大１GB　２バンクDDR2インタフェース
●フラッシュメモリ 最大１２８MB
●Ethernet
　　フロント側　x2 Gigabit-Ethernetポート
　　AMCコネクタ　x2 Gigabit-Ethernetチャンネル
●SRIO AMC.4準拠　x1/x4　AMCコネクタ
●シリアルポート RS-232　１ポート　フロント側
●電源給電方式 １２V　AMC コネクタまたはBarrel コネクタ
●ボード外形 Single-Width、 Full-Hight AMC.0規格準拠
●デバッグ機能 オンボード・コネクタまたはAMCコネクタを経由したJTAG/COP信号

PDFEP8641A PDF(K)

見積り依頼
　　　　　　　　　　　　　　　　　　　　　AWEP8641A-1 070413
TOP

Copyright©2004 Active Vision Inc. All rights reserved.
