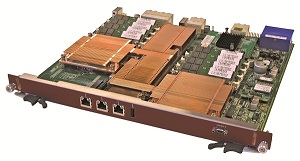

1.CPU

Intel Westmere(ウエストメア）CPU２基

２基のIntel Xeon L5638 プロセッサ、6コア、2.0GHz、NEBS規格対応

または

２基のIntel Xeon L5638 プロセッサ、6コア、2.4GHz、NEBS非対応

Intel 5520 (Typersburg) チップセット

ハイパースレッディング

メモリコントローラ内蔵

2.メモリ

・12MB L2 キャッシュ

・最大64GB DDR3メモリ (8x DDR3 DIMMサイト)

・32MB パーシステントSRAM (非リセット）

3.I/O

・PICMG 3.0 規格適合 二重化冗長1GbEthernet

・10G Ethernetファブリック・メザニン・サポート Intel NIC用

フロントパネル I/O

・2x Gigabit Ethernet ユーザ用

・1x Gigabit Ethernet マネージメント用

・1x USB

・1x シリアルポート

リア・トランジション・モジュール(RTM) I/O

・ハイパフォーマンス4ポート外部SASコネクター

・2x USBポート　リアパネル上

・2x 10/100/1000BaseT Gigabit Ethernetポート

・1x VGAポート

・1x シリアルポート

4.ストレージ

・デュアル ホットスワップ可能 2.5インチ SAS/SATA HDD (RTM上)

・2x SSD オンボードストレージ

5.電気的特性その他

最大消費電力

・L5638版：210W (RTM除く）

・E5645版：245W (RTM除く）

・RTM：30W

機械形状

・8U AdvancedTCA Node Board

・PICMG 3.0 R3.0、PICMG 3.0 Option 9 規格適合

MTBF

・TBD @25℃

6.耐環境性能

動作時

　温度

　　・L5638版：-5〜+55℃

　　・E5645版：0〜40℃

　湿度(RNC)

　　・95%未満

　高度

　　・4,000m / 13,000 ft @40℃

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 0.5g 50-100Hz 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

7.安全規格

UL/cUL 60950-1:2003; TUV CB EN/IEC 60950-1:2001

8.EMI/EMC

FCC 47 CFR Part 15 Class B;

EN 55022:2006; EN 55024:1998

9.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

10.OSサポート

・ Windows Vist,XP

・ Windows Server 2003,2008

・ Red Hat Enterprise Linux 5 (CentOS 5)

・ Ubuntu 8.10

・ SuSE 10.2, 11

・ Virtualization:VMware ESX, Microsoft Hyper-V, Xen

11.オーダー・インフォメーション

ATC7000L

　デュアル Intel Xeon 2.0GHz L5638 プロセッサ, NEBS規格対応

ATC7000E

　デュアルl Intel Xeon 2.4GHz E5645 プロセッサ, NEBS非対応

12.RTMオプション

TM7000

・4 ポート SAS コネクター

・2x USBポート

・2x Ethernetポート

・1x VGAポート

・1x シリアルポート

TM7000HD

・2x SAS ハードドライブ

・2x USBポート

・2x Ethernetポート

・1x VGAポート

・1x シリアルポート

写真をクリックすると拡大写真をご覧になれます。

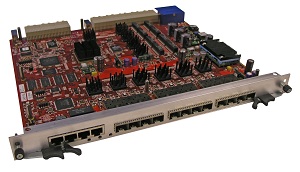

1.ファブリックポート

12x 10G SFP+ Ethernet ポート

ATCAポートの1-12または2-13に接続

2.ベースポート

24x 1-Gigabit および 3x 10-Gigabit Ethernet ポート

・19x 10/100/1000-Mbps ポート ノード・スロット用

・1x 10/100/1000-Mbps ポート リダンダント・スイッチ用

・4x 10/100/1000-Mbps ポート リアパネルアクセス用(要RTM)

・1x 10Gbps ポート フロントパネルアクセス用

・2x 10Gbps ポート リアパネルアクセス用(要RTM)

3.ハードウエア特徴

・Broadcom社 BCM56503

・コントロールサブシステム：400MHz Freescale MPC8247 CPU

　256MB SDRAM、 64MB Flash

・フラッシュリカバリ用ハードウエア・リダンダントFlash

4.プロトコル、RCFその他（抜粋）

スイッチング機能

　・IEEE 802.1ab　Link Level Discovery

　・IEEE 802.1D　Spanning Tree

　・IEEE 802.1p　Ethernet Priority with User Provisioning

　　 and Mapping

　・IEEE 802.1Q　Virtual LANs with Port based VLANs

　・IEEE 802.1S　Multiple Spanning Tree

　・IEEE 802.1v　Protocol-based VLANs

　・IEEE 802.1W　Rapid Spanning Tree

　・IEEE 802.1X　Port Based Authentication

　・IEEE 802.3　10 Base-T

　・IEEE 802.3ab　1000 Base-T

　・IEEE 802.3ac　VLAN Tagging

　・IEEE 802.3ad　Link Aggregation

　・IEEE 802.3ae　10 GigE

　・IEEE 802.3u　100 Base-T

　・GARP　Generic Attribute Registration Protocol:

　　Clause 12,802.1D-2004

　・GMRP　Dynamic L2 Multicast Registration:

　　Clause 10, 802.1D-2004

　・GVRP　Dynamic VLAN Registration

　　< Clause 11.2, 802.1Q-2003/li>

　・IEEE 802.3x　Flow Control

　・draft-ietf-magma-snoop-10.txt　

　　Considerations for IGMP and MLD Snooping Switches

Layer 2 スイッチング機能

Layer 3 ルーティング

L2 & L3 マルチキャスト機能

フルマネージド機能

　・SSL3.0、TLS1.0、SSH1.5、SSH2.0

　・SNMP、Serial、Web I/F、telnetなど

QoS機能

　・DiffServ

　・Class of Service (CoS)

マルチキャスト機能

IPv6 ルーティング

5.電気的特性その他

最大消費電力

・100W

機械形状

・PICMG 3.0 R2.0(Core)およびECN002適合

MTBF

・TBD

MTTR

・TBD

6.耐環境性能

動作時

　温度

　　・-5〜+55℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,572m / 15,000 ft

　衝撃

　　・50g

　振動

　　・5-500MHz @ .5g RMS random

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・15,240m / 50,000 ft

　衝撃

　　・50g

　振動

　　・5-500MHz @ .5g RMS random

7.安全規格（申請中）

UL/cUL 60950; EN/IEC 60950;CB Report Scheme

8.EMI/EMC（申請中）

FCC 47 CFR Part 15 Class B;EN 55022, CSPR22

EN 50081-1, EN 50024; Telcordia GR-1089 CORE

9.その他の規格（申請中）

・NEBS/ETSI規格

・CE認証

10.オーダー・インフォメーション

ATS1927

　本体ボード

TM1936-SFP+（追加オプチョン）

　ATS1936 RTM（要本体ボード）

　・2x 10G SFP+ ソケット

　・2x 10G SFP ソケット

写真をクリックすると拡大写真をご覧になれます。

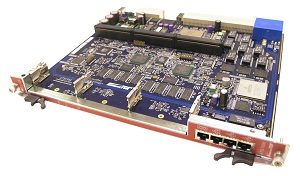

1.ベース PICMG 3.0 Ethernetインタフェース

・24x 1GbE および 3x 10GbE ポート

・Wire-speedパフォーマンス

・Layer 2 スイッチ

・Layer 3 ルーティング

・フルIPv6サポート

・L2およびL3マルチキャスト サポート

・10GbE & 1GbE アップリンク

2.Fabric 3.1 PICMG 3.1 Option 1および

Option 9 Ethernetインタフェース

・20x 1GbE/10GbE ポート

・Wire-speedパフォーマンス

・Layer 2 スイッチ

・Layer 3 ルーティング

・フルIPv6サポート

・L2およびL3マルチキャスト サポート

・10GbE アップリンク

3.　3x mid-size AMCサイト

・AMC.0 R2.0規格適合

・AMC.2 Type 5 (10GbE)

・AMC.2 Type E1 (1GbE)

・Telecom clocking (master or linecard)

・ダイレクトコネクトAMC PCI-EおよびSAS/SATA用

4.ポート

PICMG 3.0 1-Gigabit Ethernet Base Fabric

24x 1GbE および 3x 10GbE ポート

　・14x 10/100/1000-Mbpsポート　ノードスロット用

　・1x 10/100/1000-Mbpsポート　リダンダントスイッチ用

　・3x 1000-Mbpsポート　AMCサイト用(AMC.2 Type E1)

　・2x 10/100/1000-Mbpsポート　フロントパネルアクセス用

　・2x 10/100/1000-Mbpsポートリアパネルアクセス用(要RTM)

　・1x 10/100/1000-Mbpsポート　プライマリ・シェルフマネジャ1用

　・1x 10/100-Mbpsポート　リダンダント・シェルフマネジャ用

　・1x 10Gbpseポート　リンダンダント・ハブボードへ接続

　　　（Updateチャネル経由）

　・2x 10Gbpsポート　リアパネルアクセス(要RTM)

　

PICMG 3.1 Option 1 & Option 9 1-Gigabit and

10-Gigabit Ethernet Expansion Fabric

20x 1-Gigabit/10-Gigabit Ethernet ポート

　・14x 1G/10Gbpsポート　ノードスロット用

　・1x 1G/10Gbpsポート　リダンダントスイッチ用

　・1x 1G/10Gbpsポート　AMCサイト用(AMC.2 Type 5)

　・3x 1G/10Gbpsポート　リアパンエルアクセス用(要RTM)

　・1x 1G/10Gbpsポート　build-time-option

5.AMCサイト

・サイト1:AMC.0 mid-size, AMC.2 Type 5 & E1

・サイト2:AMC.0 mid-size, AMC.2 Type 5 (optional) & E1

・サイト3:AMC.0 mid-size, AMC.2 Type E1

・サイト１と2はダブルワイドAMC.2 Type 5 & E1 AMCサポート可

6.ハードウエア特徴

・Broadcom社 BCM56503　BCM56800

・コントロールサブシステム：400MHz Freescale MPC8247 CPU

　256MB SDRAM、 64MB Flash

・フラッシュリカバリ用ハードウエア・リダンダントFlash

7.ロトコル、RCFその他（抜粋）

スイッチング機能

　・Wire-speedスイッチング

　・STP, RSTP, MSTP

ルーティング機能

　・Wire-speedルーティング

　・RIPv2、OSPFv2、VRRP、DHCP Relay

　・VLAN Routing、Weighted Static Routes

QoS機能

　・DiffServ

　・ACL

マルチキャスト機能

　・IGMP、PIM-SM & PIM-DM、DVMRP

IPv6ルーティング機能

　・OSPFv3、DHCPv6、Tunneling

フルマネージメント機能

　・Serial、telnet

　・SNMPv1, v2c, & v3

　・SSH v1.5 & v2.0

　・HTTP、HTTPS (SSL 3.0 & TLS 1.0)

8.電気的特性その他

最大消費電力

・100W　AMC除く

機械形状

・PICMG 3.0 R2.0(Core)およびECN002適合

・AMC.0 R2.0適合

MTBF

・122,173h

9.耐環境性能

動作時

　温度

　　・-5〜+55℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 1/2g 50-100Hz @ 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

10.安全規格

UL/cUL 60950-1:2007; TUV CB EN/IEC 60950-1:2001

11.EMI/EMC

FCC 47 CFR Part 15 Class B; EN 55022:2006;

EN 55024:1998; VCCI-A

12.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

13.オーダー・インフォメーション

ATS1936

　本体ボード

　プリオード　ES3 Enhanced Switch Software Suite

AMC10G-XFP

　AMC.2 Type 5 and AMC.2 Type E1 with XFP and SFP

AMC10G-CX4

　AMC.2 Type 5 and AMC.2 Type E1 with 10GBase-CX4

　　and10/100/1000Base-T

TM1936-CX4

　RTM用の拡張オプション

TM1936-SFP+

　RTM用の拡張オプション

写真をクリックすると拡大写真をご覧になれます。

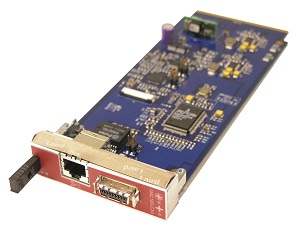

1.特徴

Mid-Size AMCフォームファクタ

PICMG AMC.0 R2.0規格適合

10Gb Ethernet PICMG AMC.2 Type 5

1Gb Ethernet PICMG AMC.2 Type E1

10GBase-CX4ポートはFat Pipes Regionポート8-11に

　接続しています

10/100/1000Base-Tポートはコモンオプション、regionポート0に

　接続しています

オンボードIPMIコントローラ

2.電気的特性その他

最大消費電力

・2.88W

機械形状

・AMC.0 R2.0適合

MTBF

・1,622,712h

3.耐環境性能

動作時

　温度

　　・-5〜+55℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 1/2g 50-100Hz @ 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

4.安全規格

UL/cUL 60950-1:2007; TUV CB EN/IEC 60950-1:2001

5.EMI/EMC

FCC 47 CFR Part 15 Class B; EN 55022:2006;

EN 55024:1998; VCCI-A

6.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

7.オーダー・インフォメーション

AMC10G-CX4

　AMC.2 Type 5 and AMC.2 Type E1 with 10GBase-CX4

　and 10/100/1000Base-T

写真をクリックすると拡大写真をご覧になれます。

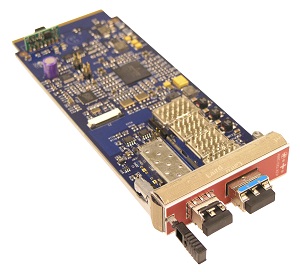

1.特徴

Mid-Size AMCフォームファクタ

PICMG AMC.0 R2.0規格適合

10Gb Ethernet PICMG AMC.2 Type 5

1Gb Ethernet PICMG AMC.2 Type E1

XFPポートはFat Pipes Regionポート8-11に接続しています

SFPポートはコモンオプション、regionポート0に接続しています

オンボードIPMIコントローラ

2.電気的特性その他

最大消費電力

・6.82W

機械形状

・AMC.0 R2.0適合

MTBF

・1,197,323h

3.耐環境性能

動作時

　温度

　　・-5〜+55℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 1/2g 50-100Hz @ 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

4.安全規格

UL/cUL 60950-1:2007; TUV CB EN/IEC 60950-1:2001

5.EMI/EMC

FCC 47 CFR Part 15 Class B; EN 55022:2006;

EN 55024:1998; VCCI-A

6.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

7.オーダー・インフォメーション

AMC10G-XFP

　AMC.2 Type 5 and AMC.2 Type E1 with XFP and SFP

写真をクリックすると拡大写真をご覧になれます。

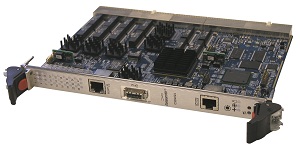

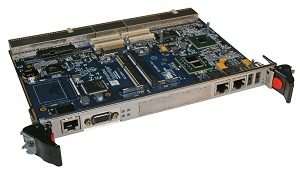

1.CPU

Intel Core i7 プロセッサ 最大2.53GHz

または1.33GHz ULV、2.00GHz LV

Intel QM57 チップセット

2.メモリ

最大8GB DDR3-800/1066(PC3-8500またはPC3-6400)

2x DDR3 Unbuffered SO-DIMMs ECC付

3.フロントパネル、オンボードI/O

・2x 10/100/1000 Ethernet RJ-45コネクタ

・シリアル・ポートCOM1 RJ-45コネクタ

・2x USB2.0ポート

・VGAビデオ HD-15コネクタ

・LED (正常、ドライブアクティビティ、PICMG2.16 link/activity)

・SATA 2.5インチ オンボード ハードドライブ

・PMC/XMCサイト PIM付

4.RTMまたはバックプレインI/O

・2x PICMG2.16 Gigabit Ethernet J3コネクタ

・PMC/XMC PIM I/O CompactPCI J3コネクタ

・シリアル・ポートCOM2 CompactPCI J4

・Two x1 PCI-E lanes CompactPCI J4

・3x シリアルATAポート CompactPCI J4

・3x USB2.0 ポート CompactPCI J4

・Dual Video サポート DVI-Iポート、DVI-Dポート　J5

・64-bit / 66MHz PCI バス

5.クロック/カレンダー

・Real-time clock　バッテリ・バックアップ　CMOS RAM 付

6.電気的特性その他

消費電力

　2.53GHz、8GB　Max. 50W　Typ. 42W

　2.00GHz、8GB　Max. 43W　Typ. 36W

　1.33GHz、8GB　Max. 35W　Typ. 32W

機械形状

・233.35 mm x 160 mm x 20.32 mm

・6U x 4HP

・適合規格

　　PICMG 2.0 CompactPCI R3.0

　　PICMG 2.1 Hotswap R3.0

　　PICMG 2.9 System Management R1.0

　　PICMG 2.16 Packet Switching Backplane R1.0

MTBF

・317,406h @25℃

7.耐環境性能

動作時

　温度

　　・0〜+65℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 1/2g 50-100Hz @ 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

8.安全規格

UL/cUL 60950-1:2007; EN/IEC 60950-1:2006

9.EMI/EMC

FCC 47 CFR Part 15 Class A;;

EN 55022:2006 with A1; EN 50024:1998 with A1 and A2

10.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

11.BIOS

Phoenix EFI BIOS (8MB flash chip)

12.OSサポート

・Microsoft Windows XP

・Microsoft Windows Server 2008

・Microsoft Windows 7

・Linux SKU (TBD)

13.オーダー・インフォメーション

CPB4912V/2530

　2.53GHz Intel Core i7 Processor,4MB L2 Cache

CPB4912V/2000

　2.00GHz Intel Core i7 Processor,4MB L2 Cache

CPB4912V/1330

　1.33GHz Intel Core i7 Processor,4MB L2 Cache

オプション

　PMC/PIM Integration

　XMC/PIM Integration

　CRT4912-VHD : Rear Transition Module

　 (Video and Hard drive)

　CRT4912-4E : Rear Transition Module (4 Ethernet Ports)

　URT4812 : Rear Transition Module (Dual DVI)

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel Core i7 プロセッサ 最大2.53GHz

または1.33GHz ULV、2.00GHz LV

Intel QM57 チップセット

2.メモリ

最大8GB DDR3-800/1066(PC3-8500またはPC3-6400)

2x DDR3 Unbuffered SO-DIMMs ECC付

3.フロントパネル、オンボードI/O

・2x 10/100/1000 Ethernet RJ-45コネクタ

・2x USB2.0ポート

・Compact Flash ソケット

・2x PMC/XMCサイト PIM付

4.RTMまたはバックプレインI/O

・2x PICMG2.16 Gigabit Ethernet J3コネクタ

・PMC/XMC PIM I/O CompactPCI J3コネクタ

・シリアル・ポートCOM2 CompactPCI J4

・Two x1 PCI-E lanes CompactPCI J4

・3x シリアルATAポート CompactPCI J4

・3x USB2.0 ポート CompactPCI J4

・Dual Video サポート DVI-Iポート、DVI-Dポート　J5

・64-bit / 66MHz PCI バス

5.クロック/カレンダー

・Real-time clock　バッテリ・バックアップ　CMOS RAM 付

6.電気的特性その他

消費電力

　2.53GHz、8GB　Max. 54W　Typ. 47W

　2.00GHz、8GB　Max. 48W　Typ. 40W

　1.33GHz、8GB　Max. 39W　Typ. 35W

機械形状

・233.35 mm x 160 mm x 20.32 mm

・6U x 4HP

・適合規格

　　PICMG 2.0 CompactPCI R3.0

　　PICMG 2.1 Hotswap R3.0

　　PICMG 2.9 System Management R1.0

　　PICMG 2.16 Packet Switching Backplane R1.0

MTBF

・311,479h @25℃

7.耐環境性能

動作時

　温度

　　・0〜+65℃

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-100Hz @ 1g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-50Hz @ 1/2g 50-100Hz @ 3g sine sweep

　　・Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

8.安全規格

UL/cUL 60950-1:2007; EN/IEC 60950-1:2006

9.EMI/EMC

FCC 47 CFR Part 15 Class A;;

EN 55022:2006 with A1; EN 50024:1998 with A1 and A2

10.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

11.BIOS

Phoenix EFI BIOS (8MB flash chip)

12.OSサポート

・Microsoft Windows XP

・Microsoft Windows Server 2008

・Microsoft Windows 7

・Linux SKU (TBD)

13.オーダー・インフォメーション

CPB4912/2530

　2.53GHz Intel Core i7 Processor,4MB L2 Cache

CPB4912/2000

　2.00GHz Intel Core i7 Processor,4MB L2 Cache

CPB4912/1330

　1.33GHz Intel Core i7 Processor,4MB L2 Cache

オプション

　PMC/PIM Integration

　XMC/PIM Integration

　CRT4912-VHD : Rear Transition Module

　 (Video and Hard drive)

　CRT4912-4E : Rear Transition Module (4 Ethernet Ports)

　URT4812 : Rear Transition Module (Dual DVI)

写真をクリックすると拡大写真をご覧になれます。

1.ポート

24x 1-Gigabit および 3x 10-Gigabit Ethernet ポート

・19x 10/100/1000-Mbps ポート ノード・スロット用

・1x 10/100/1000-Mbps ポート リダンダント・スイッチ用

・4x 10/100/1000-Mbps ポート リアパネルアクセス用(要RTM)

・1x 10Gbps ポート フロントパネルアクセス用

・2x 10Gbps ポート リアパネルアクセス用(要RTM)

3.ハードウエア特徴

・Broadcom社 BCM56503

・コントロールサブシステム：400MHz Freescale MPC8247 CPU

　256MB SDRAM、 64MB Flash

・フラッシュリカバリ用ハードウエア・リダンダントFlash

4.プロトコル、RCFその他（抜粋）

スイッチング機能

　・IEEE 802.1ab　Link Level Discovery

　・IEEE 802.1D　Spanning Tree

　・IEEE 802.1p　Ethernet Priority with User Provisioning

　　 and Mapping

　・IEEE 802.1Q　Virtual LANs with Port based VLANs

　・IEEE 802.1S　Multiple Spanning Tree

　・IEEE 802.1v　Protocol-based VLANs

　・IEEE 802.1W　Rapid Spanning Tree

　・IEEE 802.1X　Port Based Authentication

　・IEEE 802.3　10 Base-T

　・IEEE 802.3ab　1000 Base-T

　・IEEE 802.3ac　VLAN Tagging

　・IEEE 802.3ad　Link Aggregation

　・IEEE 802.3ae　10 GigE

　・IEEE 802.3u　100 Base-T

　・GARP　Generic Attribute Registration Protocol:

　　Clause 12,802.1D-2004

　・GMRP　Dynamic L2 Multicast Registration:

　　Clause 10, 802.1D-2004

　・GVRP　Dynamic VLAN Registration

　　< Clause 11.2, 802.1Q-2003/li>

　・IEEE 802.3x　Flow Control

　・draft-ietf-magma-snoop-10.txt　

　　Considerations for IGMP and MLD Snooping Switches

Layer 2 スイッチング機能

Layer 3 ルーティング

L2 & L3 マルチキャスト機能

フルマネージド機能

　・SSL3.0、TLS1.0、SSH1.5、SSH2.0

　・SNMP、Serial、Web I/F、telnetなど

QoS機能

　・DiffServ

　・Class of Service (CoS)

マルチキャスト機能

IPv6 ルーティング

5.電気的特性その他

最大消費電力

・42W (RTM除)

機械形状

・233.35 mm x 160 mm x 20.32 mm

・6U x 4HP

・PICMG 3.0 R2.0(Core)、2.9 (Management)、

　2.12 (SW interoperability), 2.16 R1.0 (PSB) 適合

MTBF

・TBD

6.耐環境性能

動作時

　温度

　　・-5〜+70℃ (UL Tested to 55°C)

　　　温度拡張オプションについてはお問い合わせください。

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,000m / 13,000 ft @40°C

　衝撃

　　・10g 11ms half-sine

　振動

　　・5-500MHz @ 1g sine sweep

　　　 Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・12,192m / 40,000 ft

　衝撃

　　・40g 6ms half-sine, 500/axis

　振動

　　・5-500MHz @ 1/2g

　　　Random 5-20Hz @ 0.01g2/Hz; 20-500 -3dB slope

7.安全規格

UL/cUL 60950-1:2007; EN/IEC 60950-1:2006

8.EMI/EMC

FCC 47 CFR Part 15 Class A;

EN 55022:2006; EN 50024:1998

9.その他の規格

・NEBS/ETSI規格

・CE認証(with national deviations)

10.オーダー・インフォメーション

ATS1927

　本体ボード

リアトランジションモジュールオプション

　・CRT4624-06 6x 10/100/1000Base-T RJ45 ports

　・CRT4624-12 12x 10/100/1000Base-T RJ45 ports

　・CRT4624-SFP 8x 1G SFP ports

写真をクリックすると拡大写真をご覧になれます。

1.ポート

12x 10/100/1000-Mbbs Ethernet ポート

　CompactPCI バックプレーン チャンネル 1-12

2.ハードウエア特徴

・ライン・レイト　ワイヤスピード　レイヤ2　イーサネットスイッチング

・Broadcom社 BCM56503

・コントロールサブシステム：400MHz Freescale MPC8247 CPU

　256MB SDRAM、 64MB Flash

・フラッシュリカバリ用ハードウエア・リダンダントFlash

3.プソフトウエア特徴

CLIマネージメント

VLAN

スタティックログ

4.電気的特性その他

最大消費電力

・TBD

機械形状

・233.35 mm x 160 mm x 20.32 mm

・6U x 4HP

・PICMG 3.0 R2.0(Core)、2.9 (Management)、

　2.12 (SW interoperability), 2.16 R1.0 (PSB) 適合

MTBF

・TBD

MTTR

・TBD

5.耐環境性能

動作時

　温度

　　・-5〜+55℃

　　　温度拡張オプションについてはお問い合わせください。

　湿度(RNC)

　　・10〜85% 結露無

　高度

　　・4,572m / 15,000 ft

　衝撃

　　・50g

　振動

　　・5-500MHz @ 0.5g RMS random

保存輸送時

　温度

　　・-40〜+70℃

　湿度(RNC)

　　・10〜90% 結露無

　高度

　　・15,240m / 50,000 ft

　衝撃

　　・50g

　振動

　　・5-500MHz @ 0.5g RMS random

6.安全規格

UL/cUL 60950; EN/IEC 60950; CB Report Scheme

7.EMI/EMC

FCC 47 CFR Part 15 Class B; EN 55022, CSPR22

EN 50081-1, EN 50024; Telcordia GR-1089 CORE

8.その他の規格

・NEBS/ETSI規格

・CE認証

9.オーダー・インフォメーション

CSB4624-L

　本体ボード
